Scriú Táthú Teilgean Ceann Babhta

Is féidir scriúnna táthaithe teilgean ceann cruinn a tháthú go daingean ar an dromchla miotail, le snáitheanna ag an mbarr, agus is féidir iad a úsáid chun comhpháirteanna eile a nascadh. Tá siad oiriúnach le haghaidh trealamh meicniúil, frámaí cruach nó painéil tionsclaíocha.Is monaróir ceanglóir éXiaoguo® le níos mó ná deich mbliana de thaithí agus cáilíochtaí onnmhairithe iomlána.

Mionsamhail:Q 198-2012

Seol Fiosrúchán

Cur síos ar an Táirge

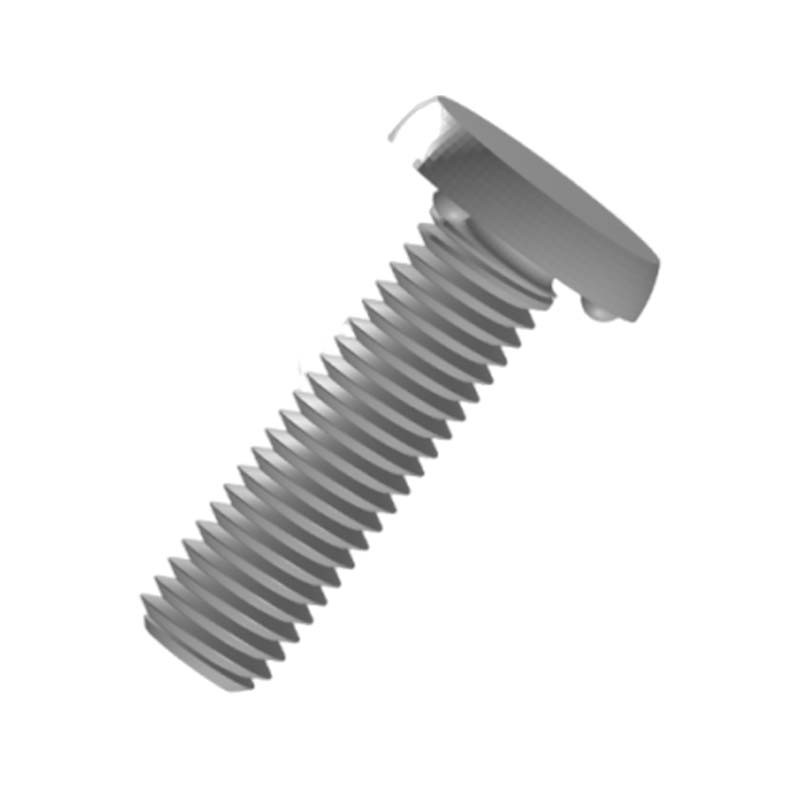

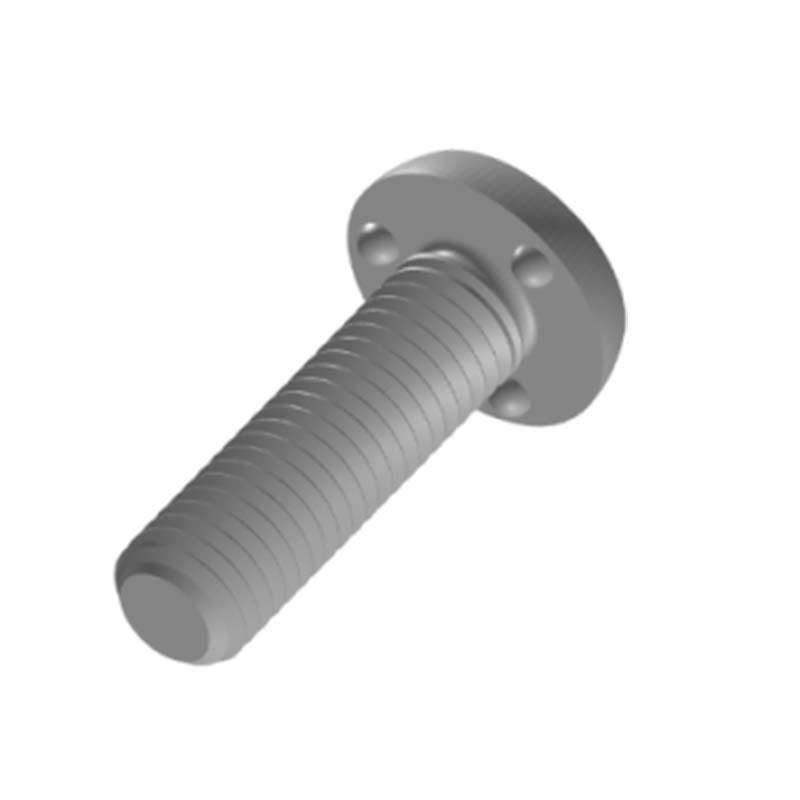

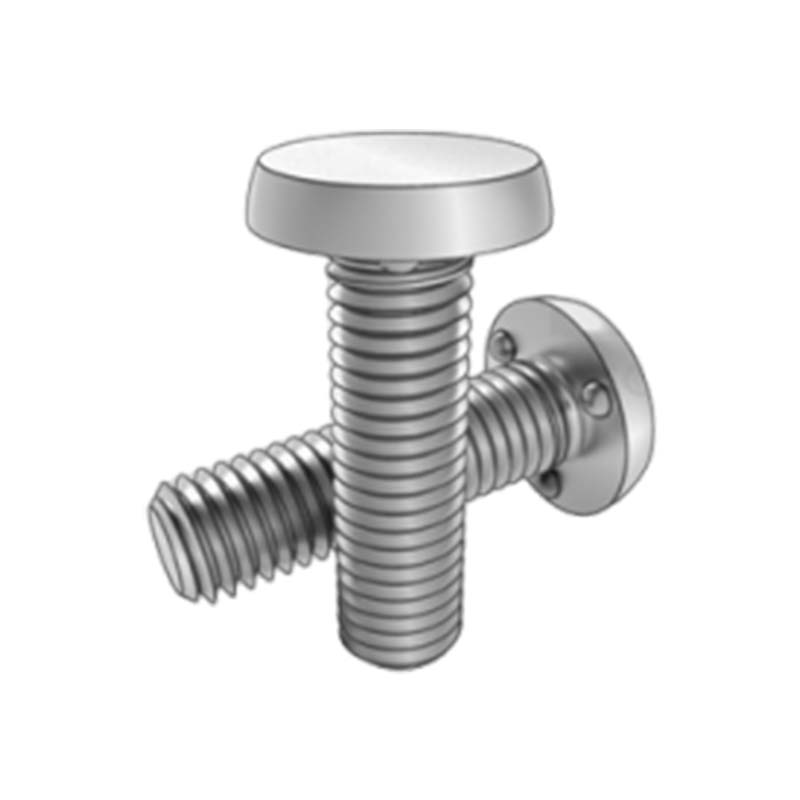

Tá scriúnna táthaithe teilgean ceann cruinn comhdhéanta de shlat snáithithe agus flange níos mó. Tá snáitheanna caighdeánacha ag an gcuid slat snáithithe agus féadann sé luí go docht leis an gcnó meaitseála. I gcomparáid le cinnirí gnáth-boltaí, tá sé níos mó, níos tiús, de ghnáth ciorclach, agus tá dromchla réidh aige.

Gnéithe agus feidhmchláir

Is í an ghné is suntasaí de scriú táthú teilgean ceann cruinn ná a tháthú láidir agus cobhsaíocht nasc den scoth. Tríd an bpróiseas táthú, is féidir na boltaí a chomhcheangal go daingean leis an táthú, ag cruthú nasc an-chobhsaí, ag laghdú go mór an baol scaoilte. Is féidir leis a flange mór an limistéar teagmhála leis an weldment a mhéadú. Nuair a bhíonn an cnó ag géarú, is féidir an brú a dháileadh go cothrom, ag seachaint brú iomarcach ar dhromchla an táthú, rud a chosc ó mhilleadh nó dífhoirmiú an weldment.

Gnéithe an scriú táthú seo pláta flange.Tá cruth agus méid an phláta flange deartha go cúramach, agus b'fhéidir go bhfuil cuaire áirithe nó struchtúir speisialta ag na himill. Le linn táthú, is féidir leis cloí níos fearr leis an weldment agus an éifeacht táthú a fheabhsú. Tá an cruinneas próiseála snáithe ard, agus luíonn sé go docht leis an gcnó, ag cinntiú an éifeacht géarú tar éis a shuiteáil. Cuireann an dearadh struchtúrach foriomlán ar chumas an bolt an fórsa a aistriú go dtí an weldment go héifeachtach agus é faoi strus.

I réimse déantúsaíochta na ngluaisteán, úsáidtear an scriú táthú teilgean go forleathan. I dtáirgeadh chassis gluaisteán, is minic a shocraítear comhpháirteanna córais fionraí éagsúla leis. Mar shampla, nuair a bhíonn slata fionraí, ionsúire turrainge, srl. á nascadh leis an bhfráma chassis, déantar iad a tháthú ar dtús chuig na poist chomhfhreagracha ar an bhfráma, agus ansin déantar na comhpháirteanna fionraí a shuiteáil trí úsáid a bhaint as na snáitheanna ar na boltaí.

Úsáidtear scriú táthú teilgean ceann cruinn i ndéantúsaíocht trealaimh cistine. Le linn an phróisis déantúsaíochta trealaimh cistine, mar shampla soirn tráchtála móra, oighinn, miasniteoirí agus feistí eile, úsáidfear iad. Mar shampla, nuair a shuiteáil comhpháirteanna cosúil leis an bhfráma sorn le haghaidh sorn tráchtála agus na seilfeanna inmheánacha oighinn, trí iad a tháthú le chéile, is féidir na comhpháirteanna seo a shocrú go daingean ar phríomhchorp an trealaimh.

Paraiméadair táirge

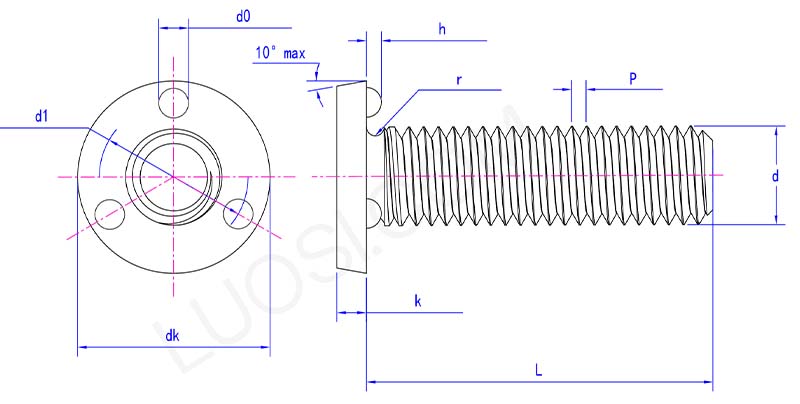

Round head projection weld screws parameter

Mon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk uas	11.5	12.5	14.5	19	21	24
dk nóim	11.23	12.23	14.23	18.67	20.67	23.67
k uas	2	2.5	2.5	3.5	4	5
k nóim	1.75	2.25	2.25	3.25	3.75	4.75
r nóim	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 nóim	8.5	9.5	10.5	14	16	18.5
h uas	1.25	1.25	1.25	1.45	1.45	1.65
h nóim	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.6
d0 nóim	2.4	2.4	2.4	2.9	2.9	3.4
