Scriú Táthú Teilgean Bun

Is féidir scriú táthú teilgean bun a tháthú ar dhromchla an mhiotail, agus is féidir a chríoch snáithithe a úsáid chun comhpháirteanna eile a nascadh. Tá siad oiriúnach le haghaidh áiteanna ina bhfuil bonn láidir buan ag teastáil ó threalamh meicniúil, frámaí cruach nó painéil thionsclaíocha. Is branda iontaofa é Xiaoguo®, comhlíonann táirgí caighdeáin cháilíochta ábhartha.

Mionsamhail:QC/T 598-1999

Seol Fiosrúchán

Cur síos ar an Táirge

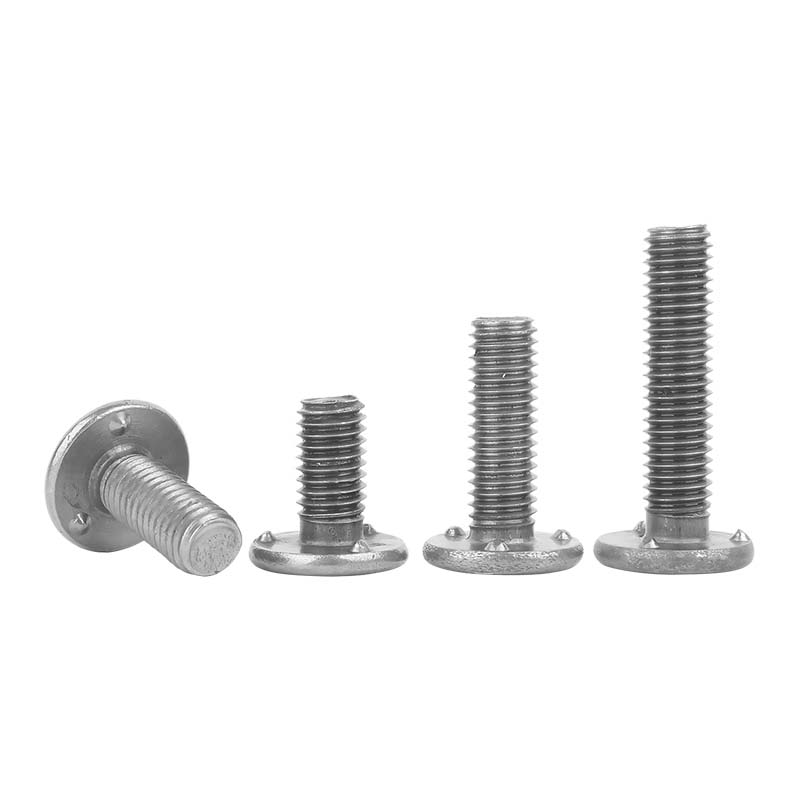

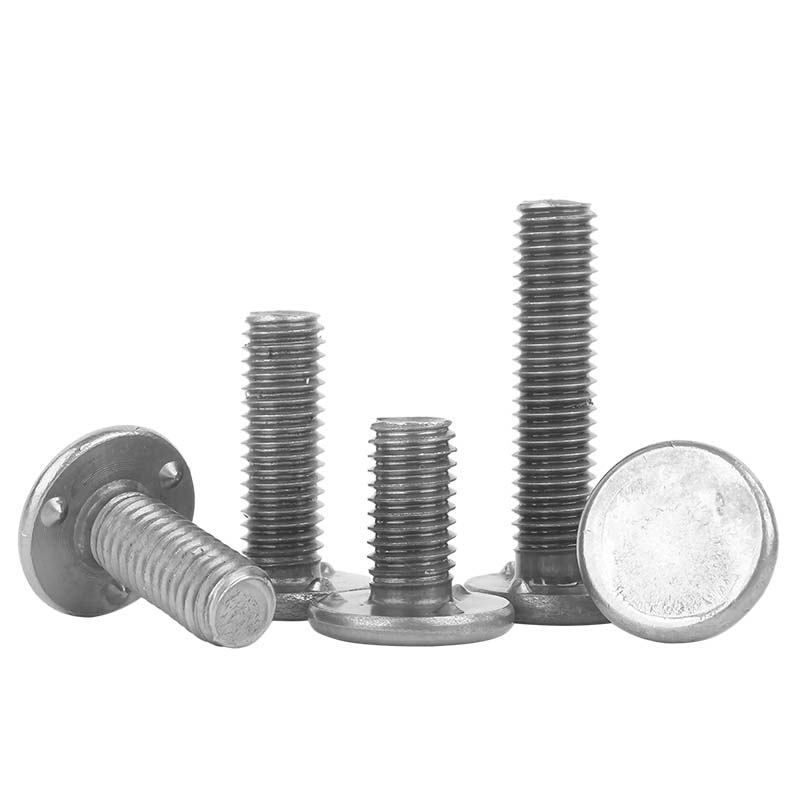

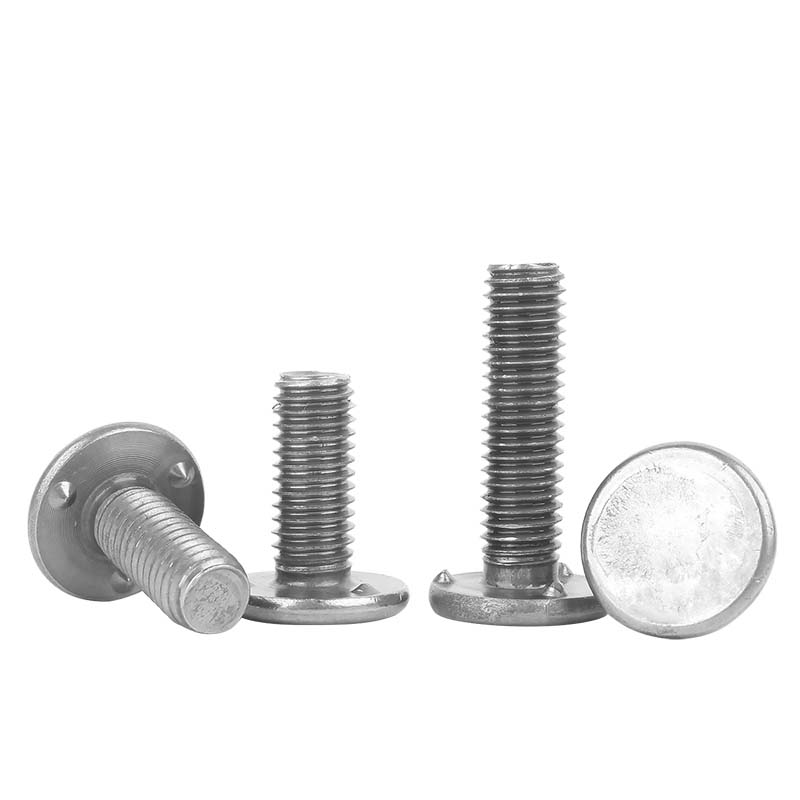

Tá ceann an scriú táthú teilgean bun ciorclach, réidh agus rialta, le pointí táthú, agus úsáidtear é i gcásanna cosúil le táthú agus fosúchán. Tá an scriú sorcóireach i gcruth, le snáitheanna rialta ar a dhromchla. Tá na snáitheanna leanúnach agus aonfhoirmeach.

Paraiméadair táirge

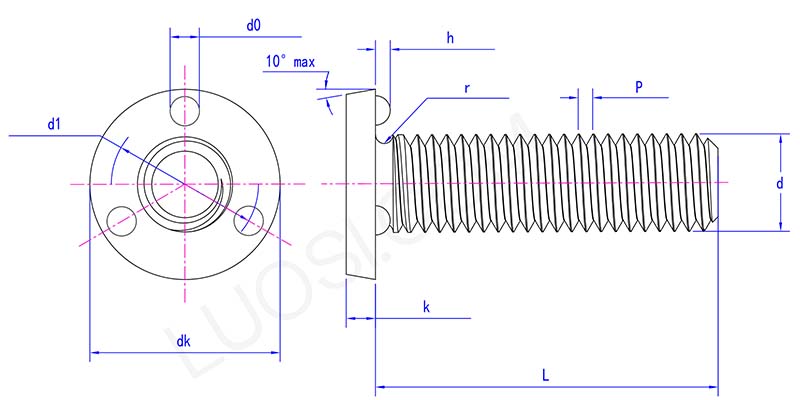

bottom projection weld screw parameter

Mon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk uas	11.5	12.5	14.5	19	21	24
dk nóim	11.23	12.23	14.23	18.67	20.67	23.67
k uas	2	2.5	2.5	3.5	4	5
k nóim	1.75	2.25	2.25	3.25	3.75	4.75
r nóim	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 nóim	8.5	9.5	10.5	14	16	18.5
h uas	1.25	1.25	1.25	1.45	1.45	1.65
h nóim	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.6
d0 nóim	2.4	2.4	2.4	2.9	2.9	3.4

Feidhmchláir

Nuair a bhíonn tionscadail struchtúir cruach á dtógáil, mar shampla droichid agus foirgnimh mhóra, úsáidtear scriúnna táthaithe teilgean bun. Is féidir leo a chinntiú go bhfuil na comhpháirteanna uile den struchtúr cruach ceangailte go daingean, in ann ualaí móra agus strusanna a sheasamh, agus sábháilteacht agus cobhsaíocht an struchtúir fhoirgnimh a ráthú.

Ní féidir le cóimeáil gach cineál trealaimh mheicniúil a dhéanamh gan scriúnna táthú teilgean. Mar shampla, tá na comhpháirteanna éagsúla trealaimh ar nós uirlisí meaisín, innill, agus innealra mór ceangailte go docht trí boltaí chun gnáthoibriú an innealra a chinntiú. Mar shampla, le linn phróiseas tionóil an innill, úsáidtear boltaí chun comhpháirteanna éagsúla a nascadh go beacht, ag cinntiú cobhsaíocht agus iontaofacht an innill le linn oibriú.

Úsáidtear an scriú táthú teilgean sa tionscal peitriceimiceach. Le haghaidh naisc trealaimh éagsúla, mar shampla umair stórála, píblínte, comhlaí, etc., tá gá le boltaí speisialta ardteochta agus creimeadh-resistant. Is féidir leis na boltaí seo oibriú cobhsaí an trealaimh a chinntiú i dtimpeallachtaí ceimiceacha casta agus cosc a chur ar thimpistí cosúil le sceitheadh.

Gné táirge

Is féidir pointí táthú na scriúnna táthaithe teilgean bun a úsáid chun na boltaí a réamh-tháthú ar an bpíosa oibre, ag éascú oibríochtaí cóimeála ina dhiaidh sin. Tá snáitheanna aonfhoirmeacha rialta agus leanúnacha ag an scriú, ar féidir iad a mheaitseáilcnónnaagus comhpháirteanna eile. Is féidir iad a oiriúnú d'ábhair de thiúis éagsúla agus freastal ar riachtanais tionóil éagsúla.
