Scriú Underweld Teilgean

Tá na scriúnna underweld teilgean a tháirgtear ag monarcha Xiaoguo® deartha go sonrach le haghaidh oibríochtaí táthú dúshlánacha. I monarchana déantúsaíochta, úsáidtear iad go coitianta chun comhpháirteanna móra a shocrú, mar shampla páirteanna innill nó hailt fráma. Comhlíonann siad an caighdeán feidhmiúcháin QC/T 598-1999.

Mionsamhail:QC/T 598-1999

Seol Fiosrúchán

Cur síos ar an Táirge

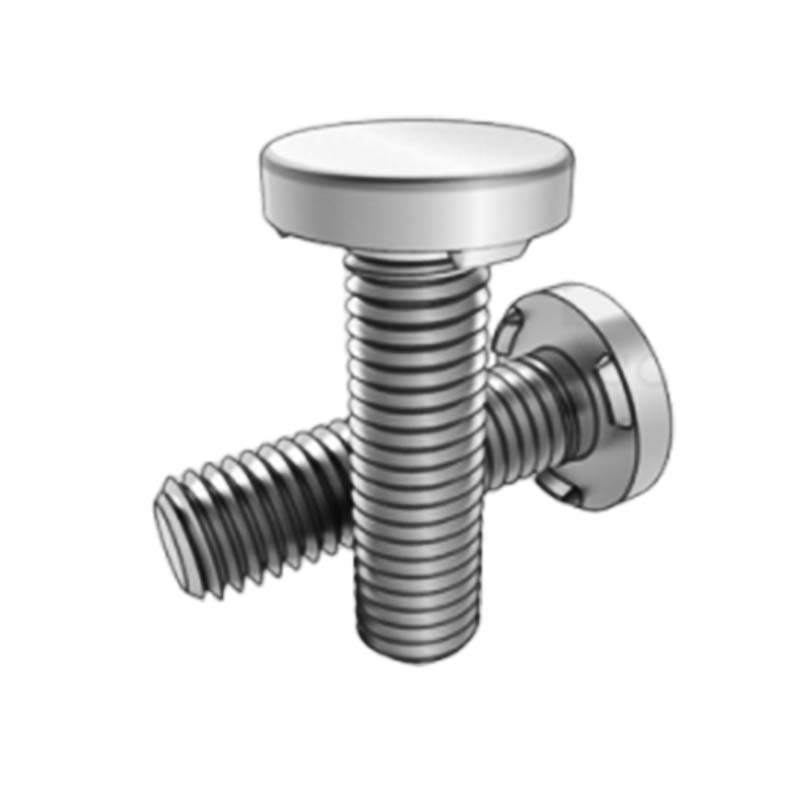

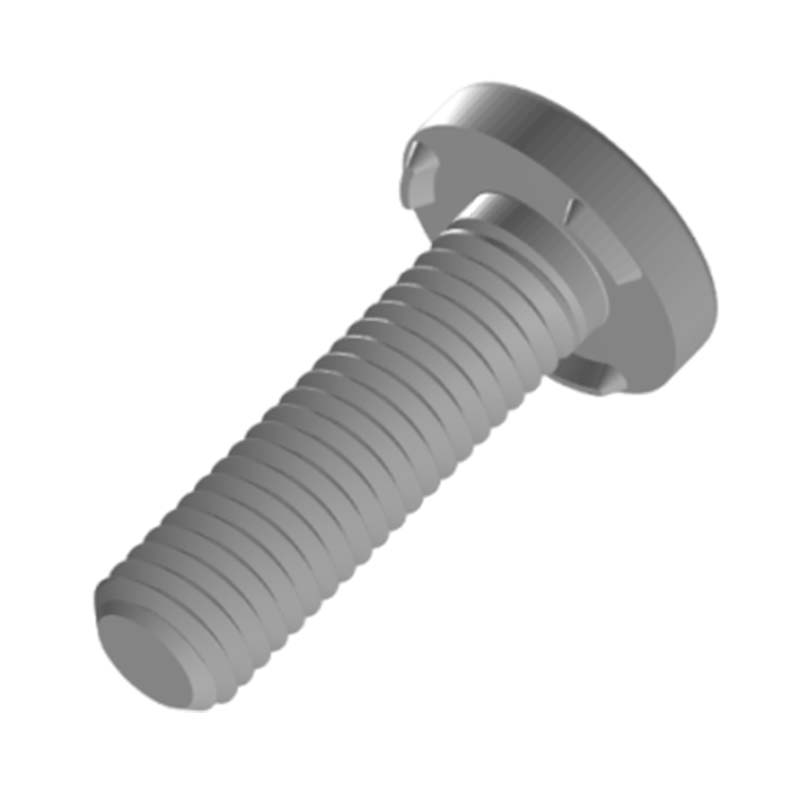

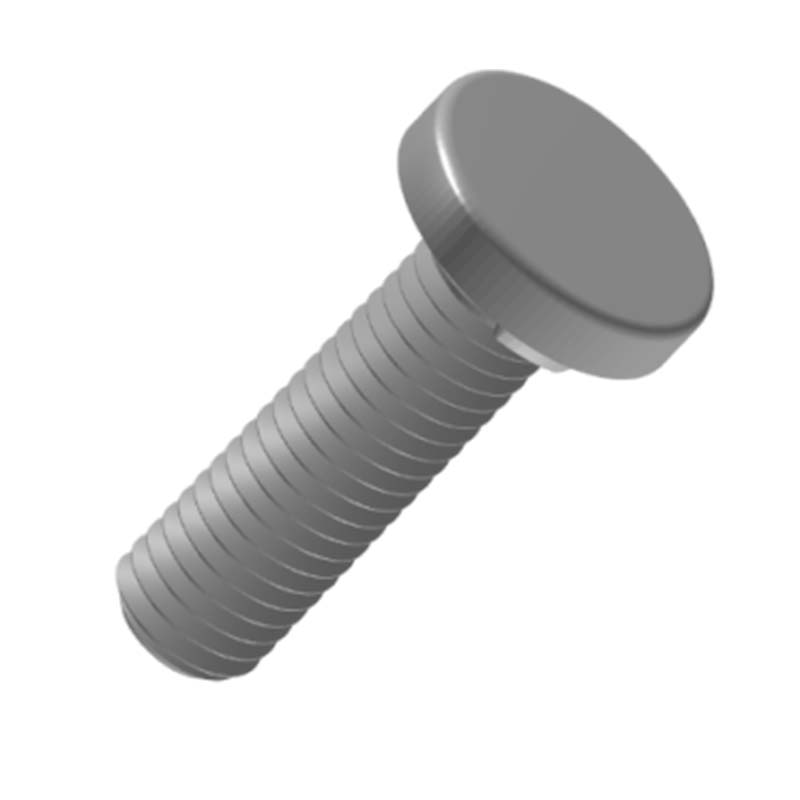

Tá an ceann scriú underweld teilgean i gcruth pláta bhabhta, simplí agus rialta; tá an scriú díreach, agus tá snáitheanna aonfhoirmeacha agus leanúnacha ag an dromchla, a úsáidtear chun comhoibriú le cnónna agus comhpháirteanna eile chun géarú a bhaint amach. Tá an dearadh foriomlán simplí agus praiticiúil.

Feidhmchláir

Úsáidtear an scriú underweld seo i gcomhthionól meicniúil ginearálta. Mar shampla, úsáidtear trealamh cosúil le huirlisí meaisín agus innealra talmhaíochta chun an chásáil, an bonn, agus na comhpháirteanna tarchurtha neamhchriticiúil a nascadh. Cinntíonn a gcobhsaíocht oibriú rianúil an trealaimh.

Úsáidtear scriú underweld teilgean sa tionscal déantúsaíochta troscáin. Le linn táblaí, cathaoireacha agus comhlachtaí comh-aireachta a thionól, socraítear na painéil agus na frámaí seasta go daingean. Níl na cinnirí babhta ag protruding, ag seachaint scratches agus ag cinntiú sábháilteacht agus aeistéitic úsáide laethúil. Is féidir iad a úsáid freisin chun foirgnimh a dheisiú. Is féidir foirgnimh shealadacha, struchtúir chruach éadrom, nó socrú doirse agus fuinneoga, chomh maith le fálta, a nascadh go tapa ag baint úsáide as na modhanna seo chun freastal ar riachtanais ualachiompartha agus suiteála an bhunsraithe.

Tá scriú táthú teilgean táthaithe go daingean agus tá nasc cobhsaí aige. Tríd an modh táthú,an boltaa chomhcheangal go dlúth leis an gcuid táthaithe, a bheidh ina neart nasc an-láidir. Is lú an seans go scaoilfidh sé ná naisc ghnáth-bolt. Méadaíonn siad an limistéar teagmhála leis an gcuid táthaithe. Nuair a bhíonn an cnó ag géarú, is féidir leo an brú a dháileadh níos cothroime agus an brú ar dhromchla an chuid táthaithe a laghdú, rud a chosc go ndéanfaí damáiste nó dífhoirmiú ar an gcuid táthaithe.

Paraiméadair agus gnéithe táirge

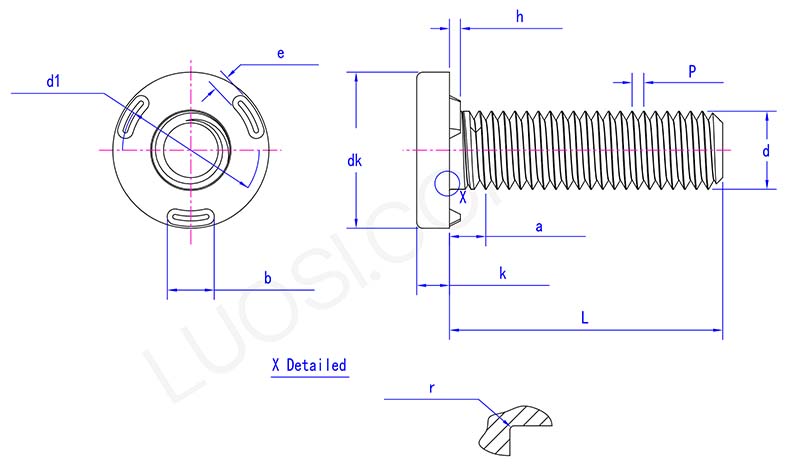

projection underweld screw parameter

Mon	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk uas	12.4	14.4	16.4	20.4
dk nóim	11.6	13.6	15.6	19.6
k uas	2	2.2	3.2	4.2
k nóim	1.6	1.8	2.8	3.8
agus uas	2.25	2.75	2.25	2.75
e nóim	1.75	2.25	1.75	2.25
b uas	3.3	4.3	5.3	6.3
b nóim	2.7	3.7	4.7	5.7
h uas	0.8	0.9	1.1	1.3
h nóim	0.6	0.75	0.9	1.1
d1 max	10	11.5	14	17.5
d1 nóim	9	10.5	13	16.5
r nóim	0.2	0.25	0.4	0.4
r max	0.6	0.7	0.9	1.2
uas	3.2	4	5	5

Tá struchtúr an scriú underweld teilgean an-chobhsaí. Tá an ceann cruinn ceangailte go hingearach leis an scriú, ag cruthú oiriúnach daingean. Faoi fhórsa, féadann sé an brú a dháileadh go héifeachtach agus ní dócha go ndéanfaidh sé deformáil nó briseadh, ag cinntiú iontaofacht an cheangail. Is féidir sreangáin rialta agus uirlisí eile a úsáid le haghaidh oibriú. Níl aon trealamh speisialta ag teastáil. Tá suiteáil agus díchóimeáil sách éasca, rud a fhágann go bhfuil sé áisiúil cothabháil agus coigeartú níos déanaí.
