Cnónna Táthú Flange Heicseagán

Tá cnónna táthú flange monaróir na Síne Xiaoguo® Heicseagán déanta as cruach cóimhiotail ardchaighdeáin de ghrád 10.9, le próiseáil beacht. Tá a neart teanntachta níos mó ná 1000 MPa. Tá na pointí táthú cobhsaí, tá an cumas ualachiompartha ard, agus is féidir tuarascáil tástála a fháil.

Seol Fiosrúchán

Cur síos ar an Táirge

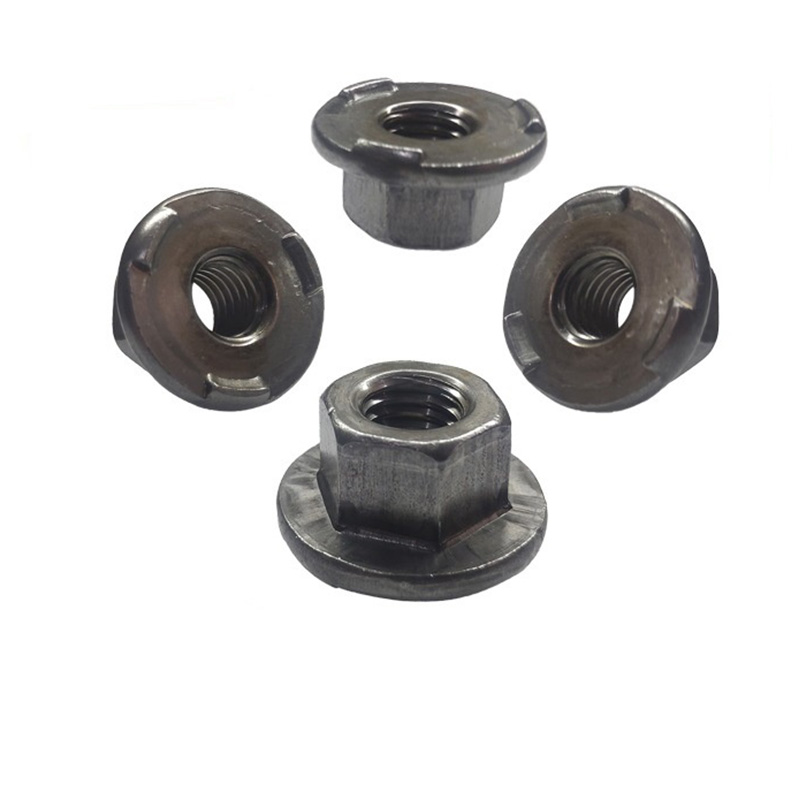

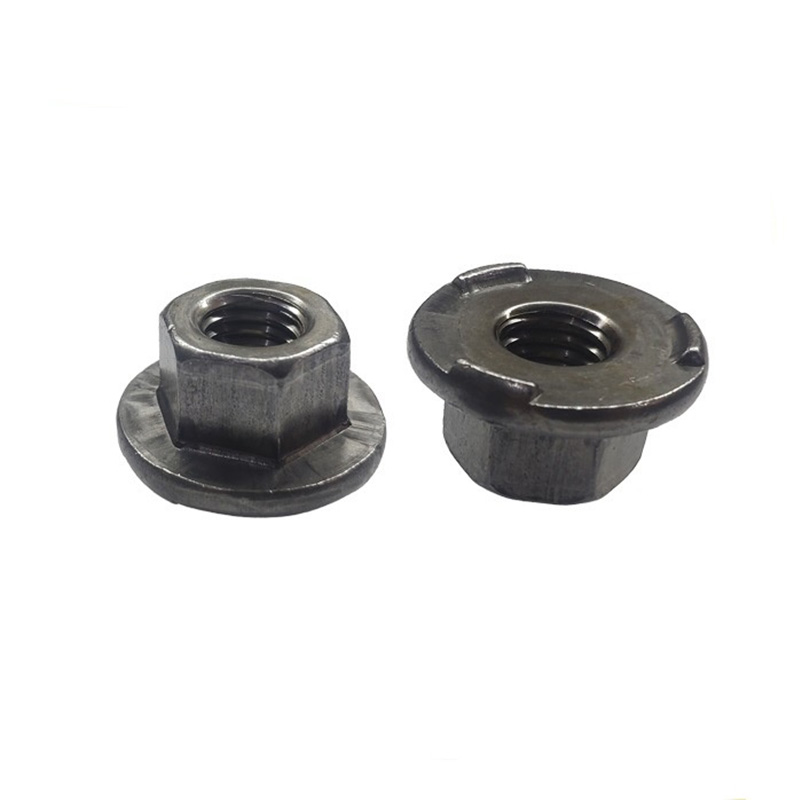

Is ceanglóir speisialta é an cnónna táthú flange Heicseagán le flange ciorclach ag bun agus cruth heicseagánach ag an mbarr. De ghnáth bíonn trí fhréamhshamhail táthú ag dromchla bun an flange (nó bosses ar a dtugtar). Tá an cnó seo táthaithe go daingean leis an mbileog miotail trí tháthú friotaíochta (táthú boss) tar éis na protrusions a leá, agus mar sin nasc buan snáithithe a bhaint amach.

I gcomparáid le gnáthchnónna táthú, ionchorpraíonn cnónna táthú flange Heicseagán dromchla flange, a fhéadfaidh leicneáin árasán a athsholáthar chun brú a dháileadh agus comhpháirteanna leatháin tanaí a chosaint ó bheith brúite. Ag an am céanna, déanann an dearadh ceann heicseagánach sé áisiúil sreangáin nó soicéid caighdeánach a úsáid le haghaidh cóimeála boltaí. Úsáidtear an táirge seo go forleathan i gcásanna nasc snáithithe de struchtúir miotail leatháin tanaí, mar shampla comhlachtaí feithicleacha, sliogáin fearais tí, caibinéid leictreacha, agus trealamh meicniúil.

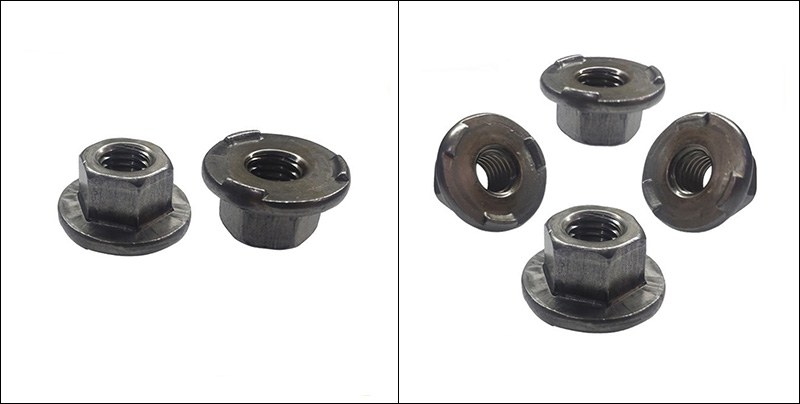

Hexagon Flange Weld Nuts

Príomhghnéithe struchtúracha

Tá dearadh struchtúrach cnónna táthú flange Heicseagán dírithe ar thrí phríomhsprioc: "táthú iontaofa, suíomh beacht, agus cóimeáil áisiúil". Is féidir achoimre a dhéanamh ar na croíghnéithe struchtúracha mar seo a leanas:

（1） Ceann Heics

Cruth: heicseagán rialta. Comhlíonann toisí na taobhanna urchomhaireacha na lamháltais chaighdeánacha ISO/DIN.

Feidhm: Is féidir é a dhéanamh níos doichte go héasca ag baint úsáide as eochair oscailte nó soicéad, gan gá le huirlisí speisialta.

Buntáiste: Ag luí le gnáthchnónna heicseagánach, ag éascú cóimeáil agus cothabháil ar an láthair.

（2） Bonn Flange

Cruth: Dromchla flange méadaithe

Feidhm: Méadú ar an limistéar teagmhála leis an bpíosa oibre, déan an brú a dháileadh, agus cosc a chur ar an ábhar leatháin tanaí ó dhífhoirmiú.

Cuir na leicneáin árasán in ionad agus laghdaigh líon na gcomhpháirteanna agus na céimeanna cóimeála.

Buntáistí: Feabhsaítear iontaofacht nasc agus laghdaítear costais iomlána.

（3） Réamh-mheastacháin Weld

Is é seo an ghné is ríthábhachtach a dhéanann idirdhealú ar chnónna táthú flange Heicseagán ó ghnáthchnónna flange.

Gné	Cur síos
Cainníocht	Tá an dearadh caighdeánach comhdhéanta de 3 phíosa, a dháileadh go cothrom ag 120 ° feadh dhromchla bun an flange.
Cruth	Barr sféarúil nó cónúil, le barr mín cruinn gan imill ghéar.
Airde	0.5 - 0.8 mm (inchoigeartaithe de réir tiús an bhunábhair)
Feidhm	① Le linn táthú friotaíochta, leá na n-easbhrúiteáin ar dtús, ag cruthú croí leáite cobhsaí; ② Baintear lárnú uathoibríoch trí phointe amach chun aistriú táthú a chosc; ③ Nuair nach bhfuil sé sa phróiseas táthú, is féidir an workpiece a choinneáil i bhfeidhm go sealadach, ag éascú suíomh na líne táirgeachta uathoibrithe.
Buntáistí	Tá an treá táthú aonfhoirmeach, tá an cruinneas suite ard, agus tá sé oiriúnach le haghaidh táthú uathoibrithe robotized.

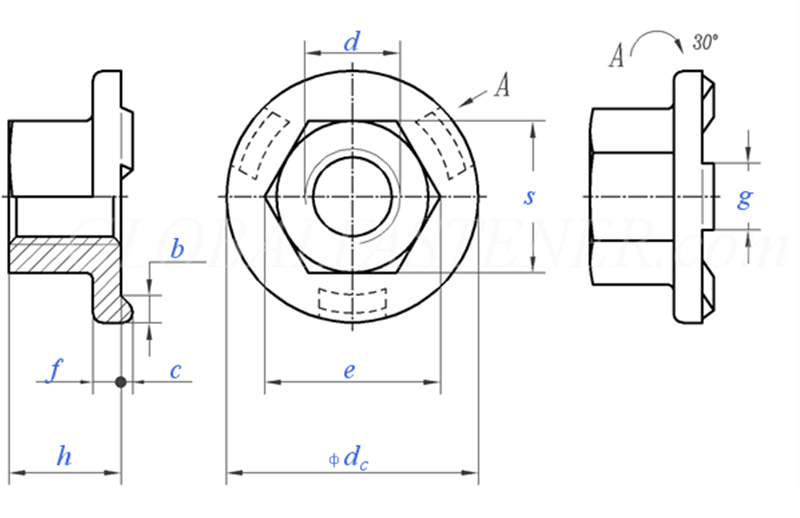

Hexagon Flange Weld Nuts

Méid Snáithe			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Páirc Snáithe Garbh		0.8	1	1.25	1.5	1.75	2	2
P	Pic Snáithe Míne		/	/	/	/	15	1.5	1.5
C	Méid Ainmniúil	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	uas		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	nóim		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	nóim		8.2	10.6	13.6	16.9	19.4	22.4	25
e	uas		8.5	10.9	14	17.5	20	23	26
f	Méid Ainmniúil	±0.25	1.7	2	2.5	3	3	4	4
g	Méid Ainmniúil	±0.1	4	5	6	7	8	8	8
m	nóim		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	uas		5	7	10	13	15	17	19.5
S	uas		8	10	13	16	18	21	24
S	nóim		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	uasmhéid = méid ainmniúil		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	nóim		2	2.5	2.5	2.75	3	3.25	3.5
in aghaidh an 1000 aonadskg			/	5.7	12.2	21.8	29.4	45.8	/
