Cnónna Táthú Hex Flange

Tagann an dromchla flange de Xiaoguo® ón tSín cnónna táthú flange Hex in ionad an gasket cothrom le linn oibriú, rud a shábháil ar phróiseas soláthair agus cóimeála gaiscéid. Laghdaítear costas iomlán an táirge 30%. Is é an rogha is fearr le haghaidh soláthar innealtóireachta. Má tá suim agat, fág teachtaireacht agus cuirfimid an liosta praghsanna ar fáil.

Seol Fiosrúchán

Cur síos ar an Táirge

Próiseas táthú

Is é an próiseas táthú lárnach de chnónna táthú flange Hex ná táthú spot friotaíochta. Is modh nasc éifeachtach agus iontaofa é. Tá an prionsabal oibre ingenious: Tá dromchla flange an chnó feistithe le hiontaisí deartha go cúramach. Nuair a théann an sruth táthú tríd, déantar na hintreacha seo a bheith ina réimsí leis an tiúchan friotaíochta is airde. Faoi bhrú ollmhór, leá siad go tapa, rud a fhoirmíonn croí táthú láidir. Is féidir an próiseas oibre a roinnt ina cheithre chéim:

（1）Suíomh agus Brú

Déanann an córas beathú uathoibríoch na cnónna táthú Hex flange a shuíomh go beacht ar an mbunábhar. Cuireann na leictreoidí uachtaracha agus íochtaracha an brú réamhshocraithe i bhfeidhm, ag cinntiú go bhfuil oiriúnach daingean idir an cnó agus an leathán miotail.

（2） Téamh leictreach

Chuaigh sruth de roinnt mílte aimpéar trí na n-eascáin ar an toirt, rud a fhágann gur leáigh an limistéar faoina bhun go tapa.

（3） Coinneáil brú agus criostalú

Tar éis an sruth a ghearradh amach, leanann an brú leictreoid a chothabháil, rud a ligeann don mhiotail leáite fuarú agus criostalú faoi bhrú, ag cruthú croí táthú dlúth.

（4） Athshocrú agus Críochnú

Ardaítear an leictreoid, agus críochnaítear timthriall táthú amháin. Tá an cnó táthaithe comhtháite leis an leathán miotail, agus is gnách go mbíonn a neart snáithe níos airde ná an bunábhar féin.

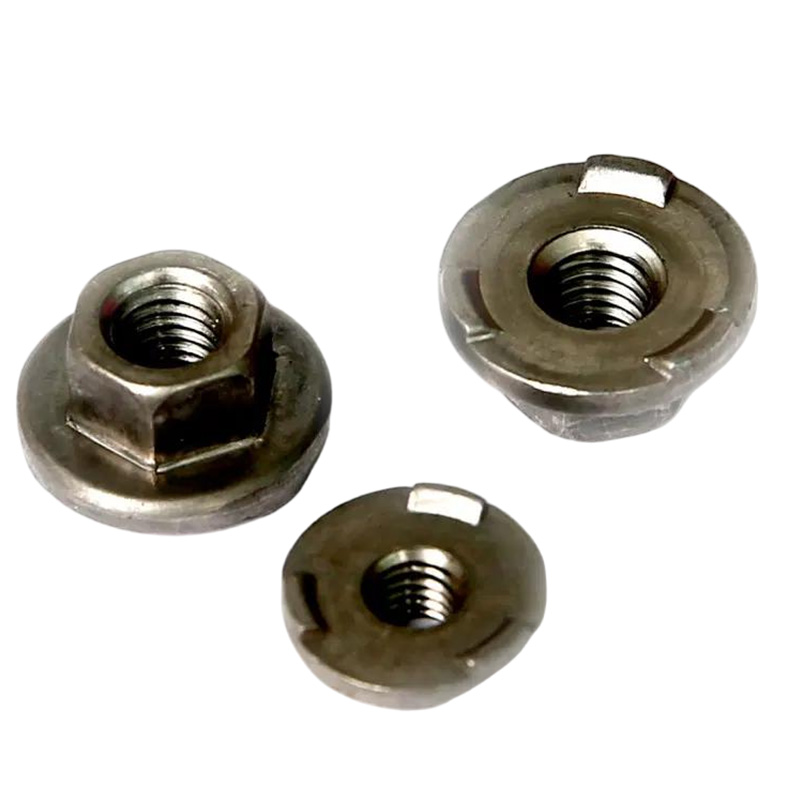

Hex Flange Welding Nuts

Príomhpharaiméadair phróisis

D'fhonn an caighdeán táthú is idéalach a bhaint amach do na cnónna táthú Hex flange, tá sé ríthábhachtach rialú beacht ar na trí phríomh-pharaiméadair seo a leanas:

（1） Reatha táthú

Is é seo an príomhfhachtóir a dhéanann difear don neart táthú. Má tá an sruth ró-íseal, beidh táthú neamhiomlán mar thoradh air; má tá sé ró-ard, féadfaidh sé a bheith ina chúis le spatter nó fiú "burn-through" de na cnónna táthú flange Hex.

（2） Brú leictreoid

Is gá brú leordhóthanach a sholáthar chun a chinntiú go bhfuil an saotharphíosa i dteagmháil go docht, ach d'fhéadfadh brú iomarcach na protrusions a bhrú roimh am, rud a lagú ar an éifeacht táthú.

（3） Am táthú

De ghnáth bíonn sé an-ghearr (cúpla deich milleasoicind) agus úsáidtear é chun an t-ionchur teasa a rialú, rud a choscann an cnó róthéamh.

Glac an táthú pláta cruach ísealcharbóin 1.5mm le cnónna táthú flange coitianta M8 Hex mar shampla. Is iad na paraiméadair tagartha:

Brú leictreoid: 2.5 - 4.0 kN

Reatha Táthú: 8 - 11 kA

Am táthú: 8 - 15 timthriall (thart ar 0.16 - 0.3 soicind)

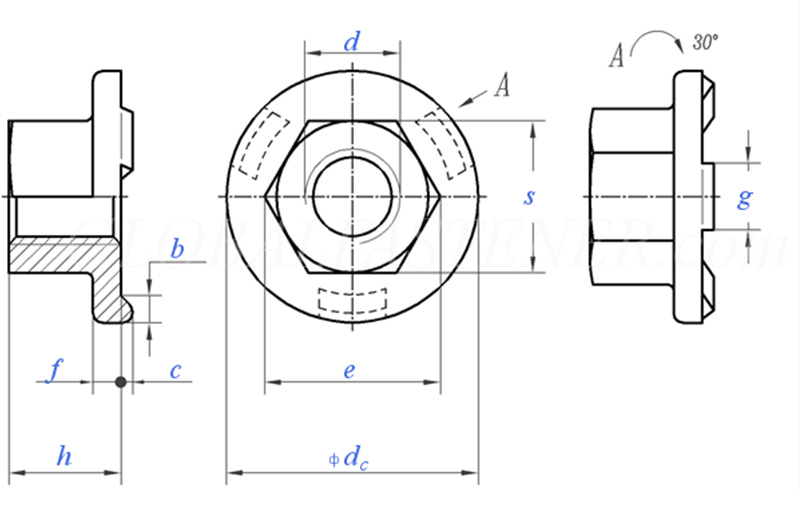

Hex Flange Welding Nuts

Méid Snáithe			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Páirc Snáithe Garbh		0.8	1	1.25	1.5	1.75	2	2
P	Pic Snáithe Míne		/	/	/	/	15	1.5	1.5
C	Méid Ainmniúil	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	uas		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	nóim		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	nóim		8.2	10.6	13.6	16.9	19.4	22.4	25
e	uas		8.5	10.9	14	17.5	20	23	26
f	Méid Ainmniúil	±0.25	1.7	2	2.5	3	3	4	4
g	Méid Ainmniúil	±0.1	4	5	6	7	8	8	8
m	nóim		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	uas		5	7	10	13	15	17	19.5
S	uas		8	10	13	16	18	21	24
S	nóim		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	uasmhéid = méid ainmniúil		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	nóim		2	2.5	2.5	2.75	3	3.25	3.5
in aghaidh an 1000 aonadskg			/	5.7	12.2	21.8	29.4	45.8	/
