6 Teilgean Heics Weld Cnó le Flange

Táirgtear soláthróir agus monaróir na Síne Xiaoguo® 6 cnó táthú heicsidheachúlach le flange trí phróiseas ceannteideal fuar beacht, ag cinntiú pointí táthú aonfhoirmeach agus fiú cáilíocht táthú. Tá éifeachtacht táirgthe ard ag an mhonarcha agus tá an ráta cáilíochta táirge chomh hard le 99.8%, ar féidir leo freastal ar riachtanais ceannaigh ar scála mór na gcustaiméirí.

Seol Fiosrúchán

Cur síos ar an Táirge

Conas 6 chnó táthú heicsteilgthe a úsáid le flange?

Tá trí chéim i gceist le húsáid cheart 6 chnó táthú heicsidheachúlach le flange: ullmhú réamh-táthú, oibriú táthú, agus iniúchadh iar-weld agus tionól boltaí.

【1】 Ullmhúchán réamhtháthaithe

（1） Deimhnigh sonraíochtaí na gcnónna

Seiceáil an bhfuil na sonraíochtaí snáithe, gráid feidhmíochta, agus cóireálacha dromchla comhsheasmhach leis an dearadh. Má úsáidtear sonraíochtaí míchearta, ní bheidh na boltaí oiriúnach i gceart nó ní bheidh neart táthúcháin leordhóthanach.

（2） Déan iniúchadh ar an mbunábhar

Ba cheart go mbeadh an t-ábhar bonn ina mhiotal infheicthe (cosúil le cruach ísealcharbóin, cruach ghalbhánuithe, cruach dhosmálta, etc.), le tiús laistigh den raon molta don chnó (de ghnáth 0.8 go 3.0 mm)

6 Projection Hex Weld Nut with Flange

【2】 Oibriú táthú

（1） Táthú láimhe (do phíosaí singil nó i mbaisceanna beaga)

Cuir an cnó táthú heics 6 teilgean le flange ar an bioráin suite leictreoid íochtair, agus an dromchla flange os comhair síos agus na protrusions i dteagmháil leis an workpiece.

Clúdaigh an workpiece (an t-ábhar bonn) thar an cnó, ionas go mbeidh an protrusions an cnó i ndlúth-theagmháil leis an workpiece.

Tosaigh an meaisín táthú, ísligh an leictreoid uachtarach, cuir brú i bhfeidhm agus cuir an chumhacht ar siúl.

Coinnigh an brú ar feadh tréimhse ghearr (coimeád brú), rud a fhágann go soladaíonn an croí leáite.

Ardaigh an leictreoid agus bain an workpiece.

（2） Táthú Uathoibrithe (Baisc Mhór)

Ag baint úsáide as tábla creathadh le haghaidh beathú uathoibríoch, seoltar na cnónna isteach sa seomra suite leictreoid níos ísle.

Bogann róbait nó criosanna iompair na píosaí oibre chuig an stáisiún táthú.

Tá an próiseas táthú á rialú ag PLC agus déantar monatóireacht ar na paraiméadair i bhfíor-am.

Urscaoileadh uathoibríoch tar éis táthú.

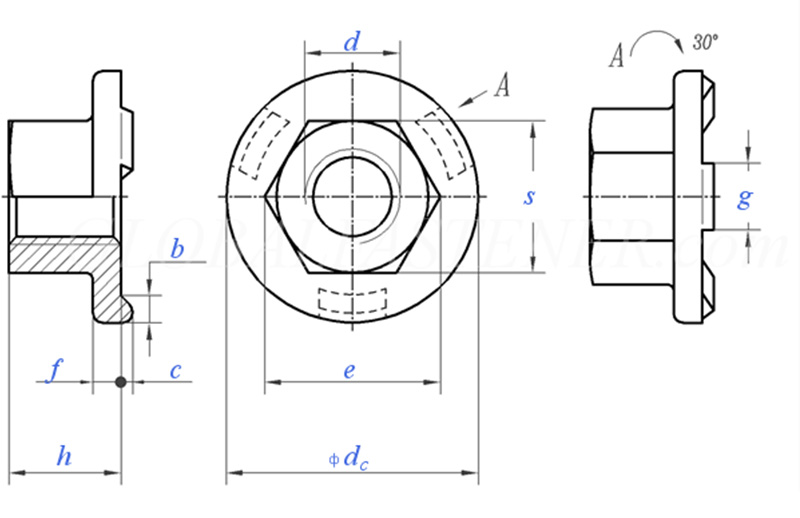

6 Projection Hex Weld Nut with Flange

Méid Snáithe			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Páirc Snáithe Garbh		0.8	1	1.25	1.5	1.75	2	2
P	Pic Snáithe Míne		/	/	/	/	15	1.5	1.5
C	Méid Ainmniúil	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	uas		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	nóim		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	nóim		8.2	10.6	13.6	16.9	19.4	22.4	25
e	uas		8.5	10.9	14	17.5	20	23	26
f	Méid Ainmniúil	±0.25	1.7	2	2.5	3	3	4	4
g	Méid Ainmniúil	±0.1	4	5	6	7	8	8	8
m	nóim		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	uas		5	7	10	13	15	17	19.5
S	uas		8	10	13	16	18	21	24
S	nóim		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	uasmhéid = méid ainmniúil		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	nóim		2	2.5	2.5	2.75	3	3.25	3.5
in aghaidh an 1000 aonadskg			/	5.7	12.2	21.8	29.4	45.8	/

【3】 Cigireacht iar-táthaithe

（1） Dealramh: Trí iniúchadh amhairc, seiceáil nach bhfuil an cnó claonta, agus go bhfuil an flange ceangailte go docht leis an bpíosa oibre.

（2） Tomhsaire snáithe: Bain úsáid as tomhsaire snáithe chun tástáil a dhéanamh, téann an tomhsaire snáithe go réidh, agus stopann an tomhsaire.

（3） Tástáil chasmhóiminte: Cuir an chasmhóimint i bhfeidhm ar an gcnó táthaithe ag baint úsáide as eochair chasmhóiminte. Ní rothlaíonn an cnó, agus ní stróiceann an pointe táthú.

【4】 Tionól ceanglóir

Tar éis na 6 chnó táthú heics teilgean le flange a shocrú, is féidir iad a úsáid chun na boltaí a shuiteáil.

（1） Ailíniú snáithe: Ar dtús, bain úsáid as do lámha chun an bolt a scriú i 2 go 3 chas. Nuair a dheimhnítear go bhfuil sé réidh, bain úsáid as uirlis.

（2） Casmhóiminte géaraithe: Úsáid eochair chasmhóiminte agus rialaigh an chasmhóimint de réir na sonraíochtaí.

（3） Díchóimeáil: Is féidir é a dhíchóimeáil go héasca ag baint úsáide as eochair rialta.
