Cnó Heicseagán Weld Le Flange

Tá cruth heicseagánach ag cnó heicseagán weld le flange agus is féidir an bonn flange a tháthú ar an miotail. Is féidir leis an flange brú a dháileadh agus ábhair le ballaí tanaí a chosaint ó dhamáiste. Tá dianchaighdeáin cháilíochta táirgeachta ag monarcha Xiaoguo® agus comhlíonann sé caighdeáin ISO 21670-2004

Mionsamhail:ISO 21670-2004

Seol Fiosrúchán

Cur síos ar an Táirge

Tá cnó heicseagán Weld le flange beagán cosúil le gnáthchnónna heicseagáin. Tá sé dhromchla acu agus is féidir iad a cheangal le eochair. Tá gné shainiúil aige. Tá fáinne ardaithe faoin gcnó, agus is é seo an flange. Infheidhme maidir le timpeallachtaí agus feistí éagsúla.

Paraiméadair táirge

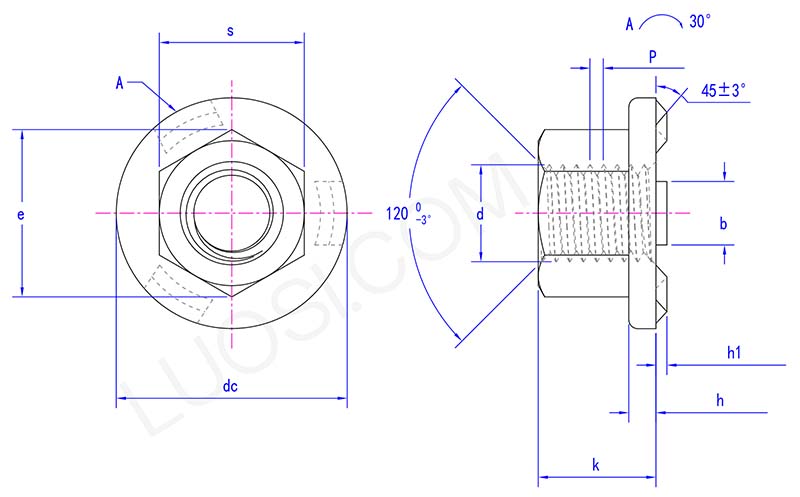

Weld hexagon nut with flange parameter

Mon	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.5 \| 1.75	1.5\|2	1.5\|2
h1 max	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 nóim	0.7	0.7	0.9	1.1	1.1	1.1	1.1
dc max	15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e nóim	8.2	10.6	13.6	16.9	19.4	22.4	25
h uas	1.95	2.25	2.75	3.25	3.25	4.25	4.25
h nóim	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b uas	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b nóim	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k nóim	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k uas	5	7	10	13	15	17	19.5
s max	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Gné táirge

Is cnónna táthú heicseagánach caighdeánach é cnó heicseagán Weld le flange le suíochán bonn ciorclach comhréidh breise. Is féidir le Lan achar dromchla táthú níos mó a sholáthar. De ghnáth ciallaíonn limistéar dromchla táthú níos mó nasc níos láidre agus níos cobhsaí leis an pláta miotail. Nuair a bhíonn na boltaí ag géarú, cabhraíonn sé freisin an t-ualach faoin gcnó a dháileadh níos fearr, rud a laghdóidh an fhéidearthacht go mbeidh dents le feiceáil ar phlátaí níos tanaí.

Cuireann dearadh cruth heicseagánach an chnó heicseagán táthaithe seo ar do chumas níos mó fórsa a fheidhmiú nuair a bhíonn na boltaí ag géarú nó ag scaoileadh, agus is lú an seans go sleamhnóidh sé. Dá bhrí sin, tá an oibríocht an-áisiúil. Ní hamháin go n-ardóidh an flange sin an limistéar táthú ach freisin dáileann sé an brú go cothrom, rud a laghdóidh an damáiste don chomhpháirt táthaithe.

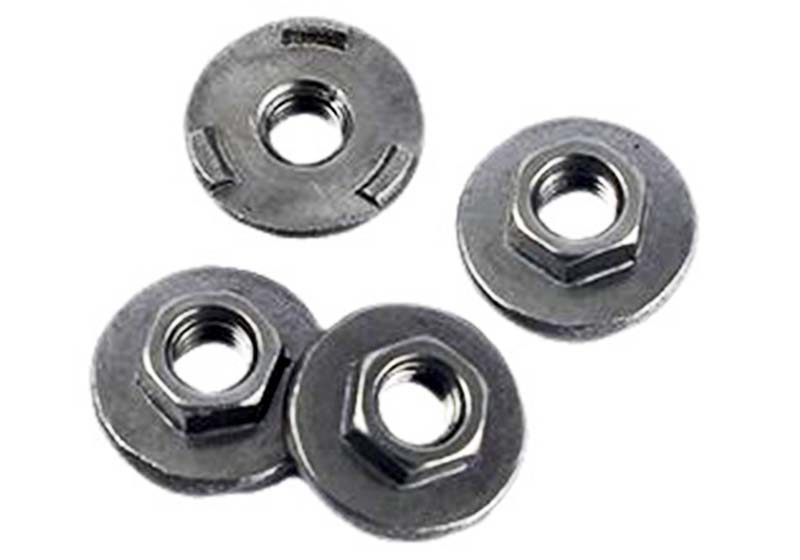

Weld hexagon nut with flange

Tá cnó heicsidheachúlach Weld le flange níos neat.Since táthú a dhéantar de ghnáth ar imeall an flange, tá an weld iarbhír i bhfolach faoi imeall seachtrach an flange. Féadann sé seo an spásaire táthúcháin a cheilt agus cuma an chomhpháirteach deiridh a dhéanamh níos glaine ná dá mbeadh sé táthaithe go díreach chuig an gcorp cnó nó tríd an bpoll. Tá sé an-phraiticiúil nuair a chuirtear béim ar chuma.

Uaireanta is féidir le cnó heicseagán Weld le flange fónamh mar shéala simplí. Nuair a bhíonn an ceann bolt comhbhrúite, féadfaidh sé cabhrú leis na bearnaí beaga timpeall an poll a bhlocáil, rud a choscann deannach, taise nó deataigh ó dhul tríd. Cé nach bhfuil an éifeacht séalaithe foirfe, tá sé níos fearr fós ná rud ar bith maidir le cosaint bhunúsach comhshaoil painéil nó caibinéid.
