Cnónna Táthú Stíl T Le Cineál 1A

Tá cnónna táthú stíl T le cineál 1A deartha go sonrach le haghaidh miotail táthú agus comhlíonann siad sonraíocht 1A, ag cinntiú go bhfuil siad oiriúnach. Oiriúnach le haghaidh frámaí miotail, tacaí nó trealamh meicniúil, cuidíonn an dearadh T-chruthach spás a shábháil. Tá líon mór earraí i monarcha Xiaoguo® i stoc.Is féidir linn táirgí a shaincheapadh agus a sholáthar a chomhlíonann riachtanais shonracha freisin.

Mionsamhail:JIS B1196-3.1-2001

Seol Fiosrúchán

Cur síos ar an Táirge

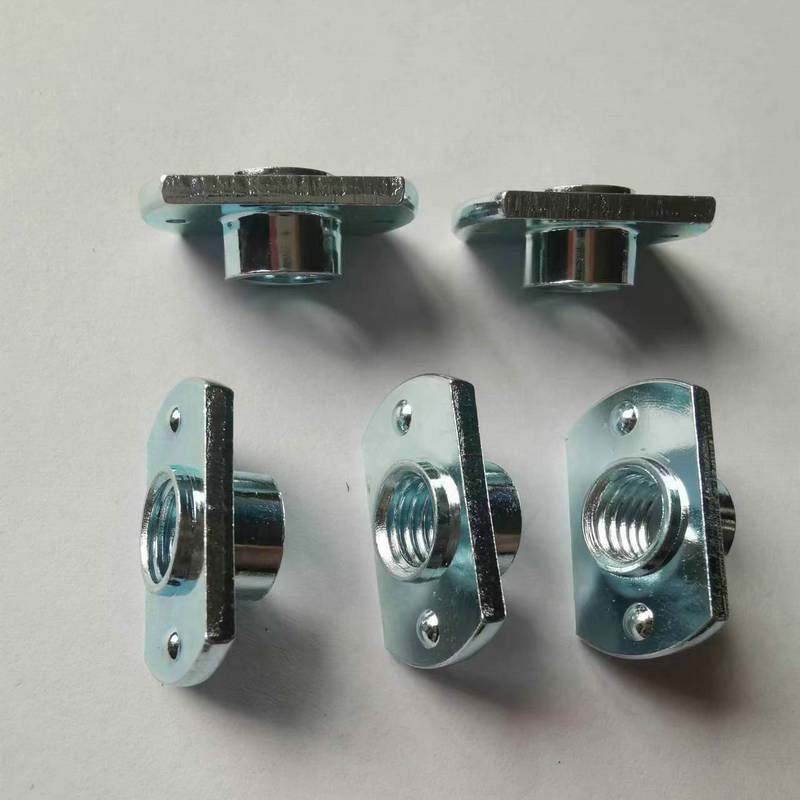

Tá cruth ar na cnónna táthú stíl T le cineál 1A cosúil leis an litir "T", agus an chuid sorcóireach snáithithe ag an mbun. Tá roinnt protrusions beaga ar an flange, atá deartha go sonrach le haghaidh táthú. Tá na sonraíochtaí snáithe coitianta sa raon ó M4 go M12.

Paraiméadair táirge

T style weld nuts with type 1A parameter

Mon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25 \| 1.5	1.25 \| 1.75
dk uas	20.5	20.5	23.7	23.7	31	33.2
dk nóim	19.5	19.5	22.3	22.3	29	30.8
s max	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k uas	5.9	6.9	7.5	9	10.6	11.8
k nóim	5.1	6.1	6.5	8	9.4	10.2
h uas	1.4	1.4	1.85	1.85	2.3	2.3
h nóim	1	1	1.35	1.35	1.7	1.7
d2 max	6.9	6.9	8.9	10.9	12.9	14.9
d2 nóim	6.7	6.7	8.7	10.7	12.7	14.7
h2 max	0.8	0.8	0.8	0.8	1.2	1.2
h2 nóim	0.6	0.6	0.6	0.6	1	1
d0 max	3.25	3.25	3.25	3.25	4.05	4.05
d0 nóim	2.75	2.75	2.75	2.75	3.55	3.55
h1 max	0.6	0.6	0.6	0.6	0.7	0.7
h1 nóim	0.4	0.4	0.4	0.4	0.5	0.5
d1 max	15.2	15.2	17.25	17.25	22.3	24.3
d1 nóim	14.8	14.8	16.75	16.75	21.7	23.7

Gnéithe Táirge agus Suiteáil

Tá struchtúr T-chruthach sainiúil ag na cnónna táthú stíl T le cineál 1A. Is féidir leis an flange an limistéar teagmhála leis an pláta miotail a mhéadú, an brú a dháileadh, agus an táthú a dhéanamh níos daingne. Tá méid agus airde na n-aschur táthú ar an flange mar an gcéanna, agus tá an téamh aonfhoirmeach le linn an phróisis táthú. Tá a cruinneas snáithe ard. Nuair a bhíonn an bolt screwed isteach, mothaíonn sé an-réidh gan aon jamming nó loosening.

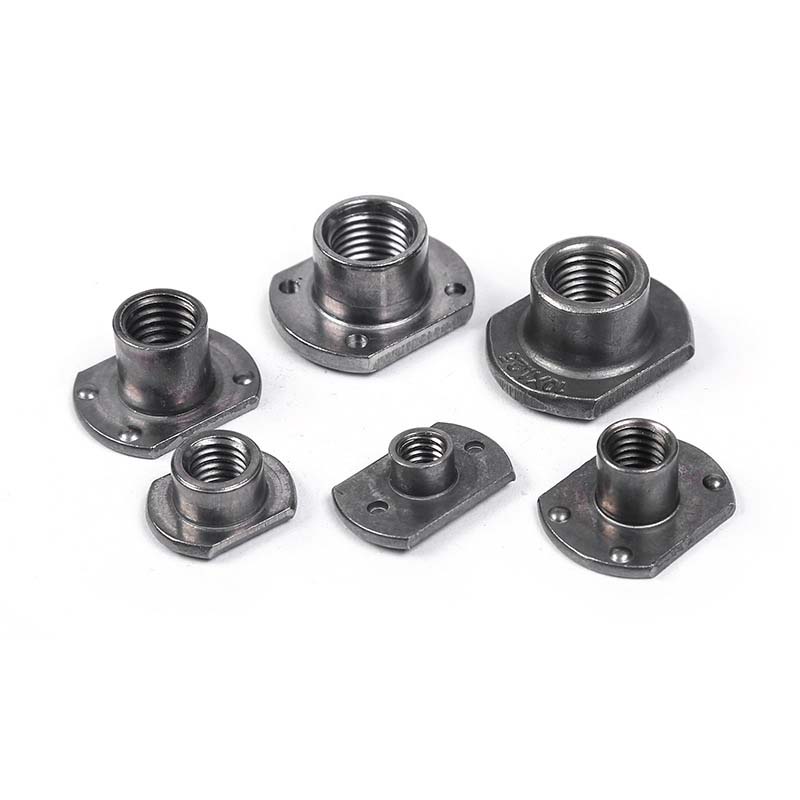

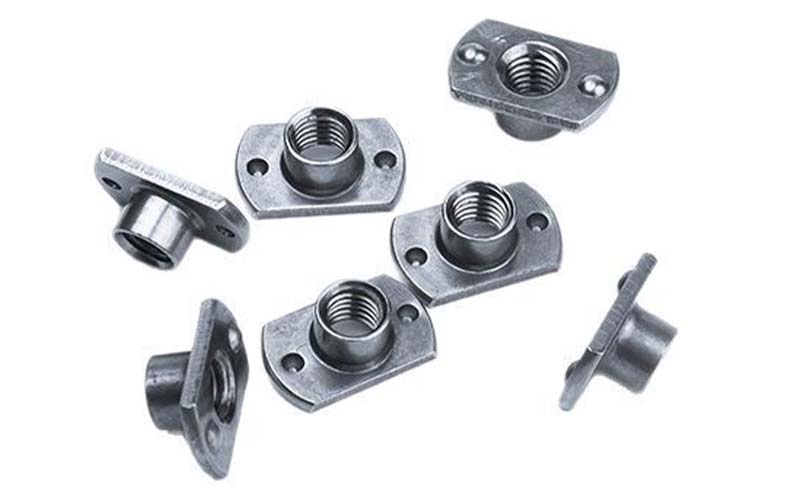

T style weld nuts with type 1A

Ainmnítear na cnónna táthú T-cineál 1A as a gcruth: tá an corp cnó heicseagánach suite go heicseagánach ar an mbonnphláta dronuilleogach (flange). Léiríonn an cineál 1A go bhfuil sé deartha le haghaidh táthú stua (MIG nó TIG) timpeall imeall an flange. Cuireann an dearadh cruth 'T' ar do chumas na poill snáithithe a shuíomh ag an suíomh inmhianaithe, fiú in aice leis an imeall nuair nach féidir cnó sa lár a shuiteáil, agus is féidir é a bhaint amach go héasca.

Ciallaíonn suiteáil cnónna táthú stíl T de chineál 1A an táthú a dhéanamh feadh imeall an fheire dronuilleogach. Tá an bonn cnó cineál 1A cothrom agus níl aon poill nó protrusions ann. Is féidir leat MIG nó TIG a úsáid chun coirníní táthaithe leanúnacha a chruthú feadh imeall an fheire. Tá comhleá foriomlán maith ríthábhachtach mar is é seo an t-aon bhealach chun an flange a shocrú. Glan an miotal go críochnúil roimh ré.

Tá cnónna táthú cineál 1A T níos daoire ná gnáthchnónnacnónna cearnach. Beidh ort íoc as cruth próiseála an flange agus ábhair bhreise. Glacann siad níos faide freisin chun a bheith táthaithe i gceart timpeall an fheire. Go háirithe nuair is gá an seasamh snáithe a fhritháireamh, iad a úsáid; ar shlí eile, d'fhéadfadh go mbeadh cnónna caighdeánach níos saoire.
