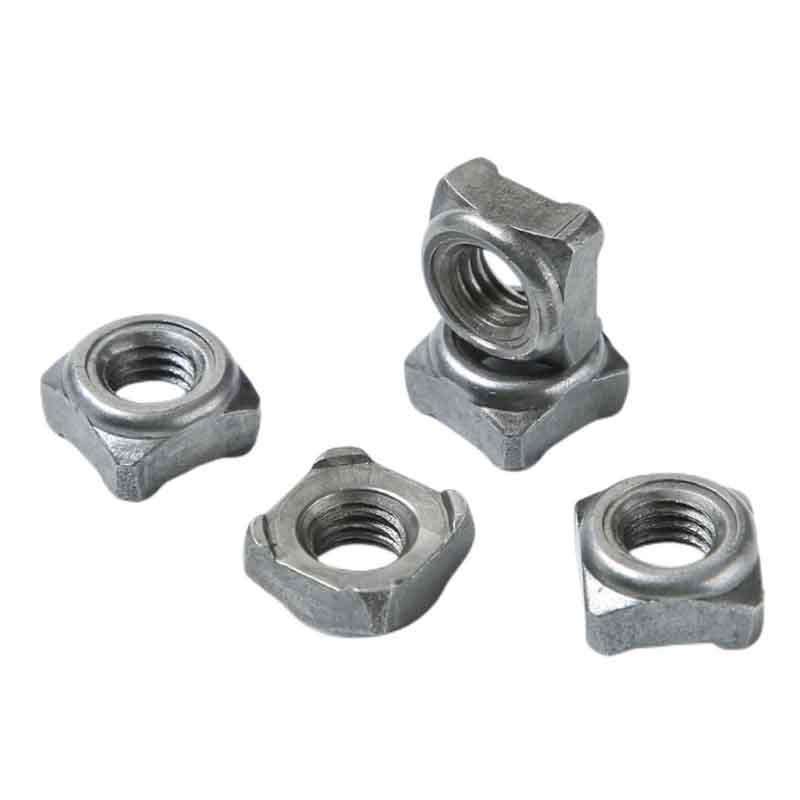

Cineál A Cnó Weld Cearnóg

Úsáidtear cnónna táthú cearnach Cineál A le haghaidh táthú ar dhromchlaí miotail agus tá siad feistithe le poill snáithithe le haghaidh boltaí. Tá siad oiriúnach le haghaidh frámaí miotail, tacaí nó trealamh meicniúil a dteastaíonn cnónna seasta orthu. Táirgeann monarcha Xiaoguo® de réir na gcaighdeán atá sonraithe i GB/T 13680-1992.

Mionsamhail:GB/T 13680-1992

Seol Fiosrúchán

Cur síos ar an Táirge

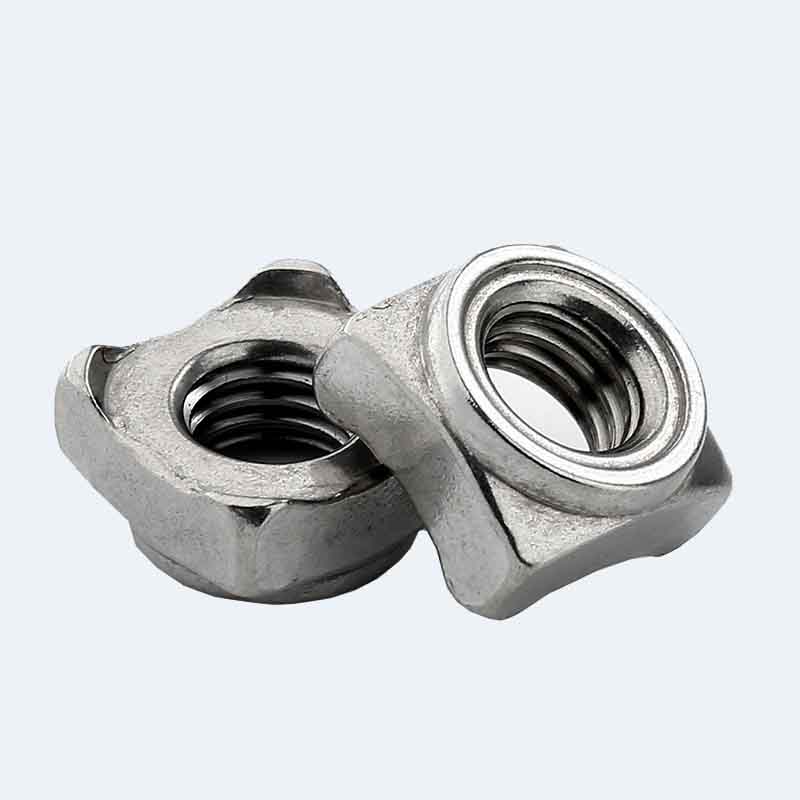

Is cineál cnónna táthú speisialta iad cnónna táthú cearnach Cineál A. Tá cruth cearnach acu agus ceithre fhréamhshamhail táthú, rud a fhágann go bhfuil an próiseas táthú níos sláine. Tá na snáitheanna caighdeánach freisin, rud a ligeann dóibh luí go maith leona boltaí.

Suiteáil táthú

Tá sé éasca cnó táthú cearnach de chineál A a tháthú. Ina theannta sin, cinntíonn a dhearadh ceithre phointe protruding dáileadh fórsa aonfhoirmeach le linn an phróisis táthú, rud a fhágann go bhfuil an táthú thar a bheith láidir agus is lú an seans go scaoilfidh sé.

Tá cnónna táthú cearnach Cineál A an-choitianta nuair a bhíonn plátaí cruach á tháthú ag baint úsáide as modhanna táthú MIG nó spot. Cuidíonn a mbonn cothrom iad a choinneáil cobhsaí le linn an phróisis táthúcháin, agus is iad na ceithre bhraiteacht bheaga (uaireanta poill) áit a bhfuil siad brúite isteach sa bhunábhar. Féadann sé nasc láidir a bhunú go tapa.

Tá suiteáil cnó táthú cearnach A-cineál an-simplí. Glan an seasamh ar an pláta miotail nuair is gá na cnónna a shuiteáil. Cuir na cnónna i gceart. Bain úsáid as an gunna táthú agus táthú ar cheithre choirnéal na cnónna nó tríd an bpoll bonn (má tá ceann ann). Déanfaidh an teas an bonn cnó a chomhleádh go dtí an pláta miotail. Tar éis fuaraithe, is féidir na snáitheanna inmheánacha a úsáid le haghaidh naisc bolt.

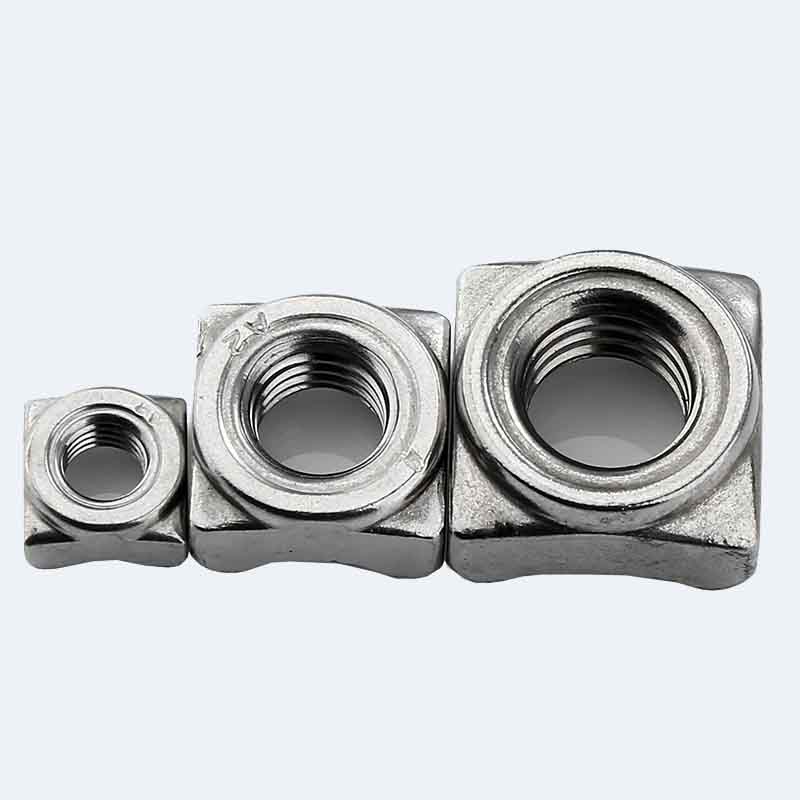

Paraiméadair táirge

Type A Square Weld Nut parameter

Mon	M4	M5	M6	M8	M10	M12	M14	M16
P	0.7	0.8	1	1.25	1.5	1.75	2	2
e nóim	8.63	9.93	12.53	16.34	20.24	22.84	26.21	30.11
h uas	0.7	0.9	0.9	1.1	1.3	1.5	1.5	1.7
h nóim	0.5	0.7	0.7	0.9	1.1	1.3	1.3	1.3
k uas	3.5	4.2	5	6.5	8	9.5	11	13
k nóim	3.2	3.9	4.7	6.14	7.64	9.14	10.3	12.3
s max	7	8	10	13	16	18	21	24
s min	6.64	7.64	9.64	12.57	15.57	17.57	20.16	23.16
b uas	0.8	1	1.2	1.5	1.8	2.0	2.5	2.5
b nóim	0.5	0.7	0.9	1.2	1.4	1.6	2.1	2.1

Gnéithe Táirge

Déanann cuma cearnach cnónna táthú cearnach cineál A níos éasca é a aimsiú le linn na suiteála agus ní dócha go rothlaíonn siad. Tá an airde agus an méid céanna ag na ceithre bhrú táthúcháin, rud a chinntíonn cáilíocht an táthú. Ina theannta sin, tá a chruinneas snáithe ard agus is féidir an bolt a scriú isteach go réidh gan aon cheisteanna mar gan a bheith in ann a scriú isteach nó a scaoileadh.
