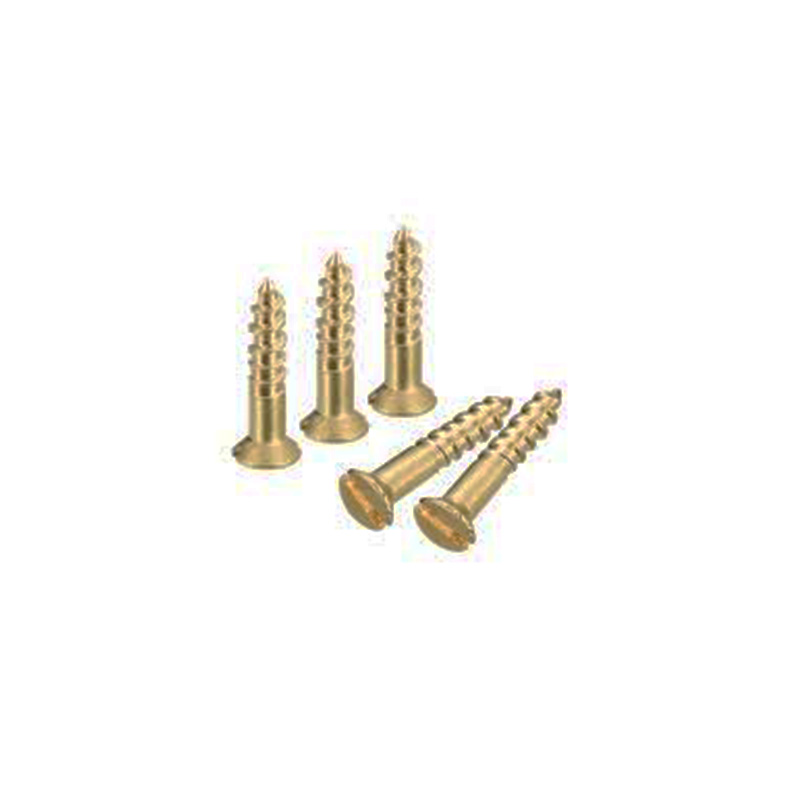

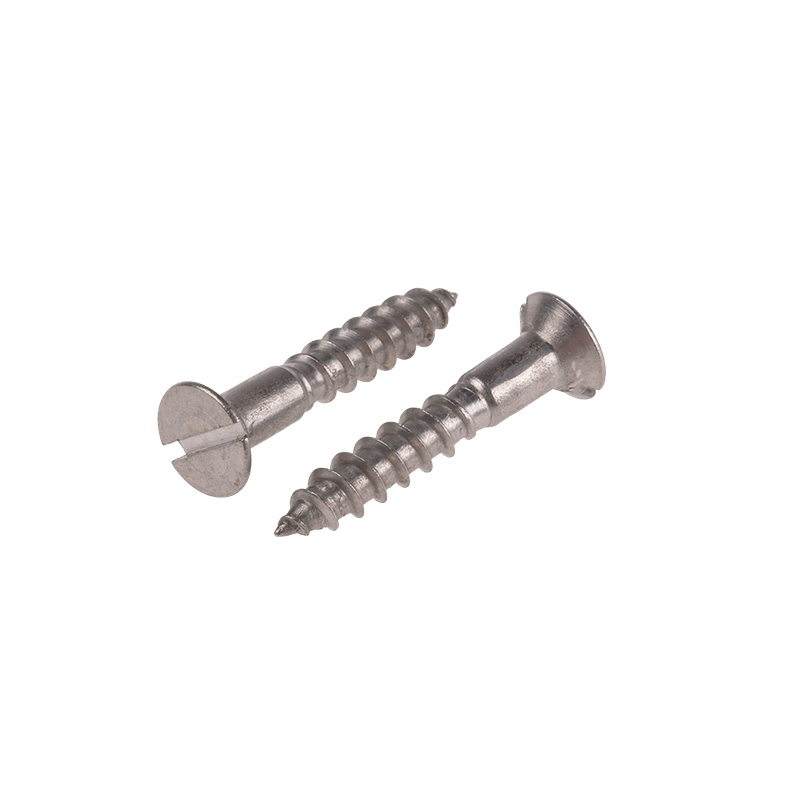

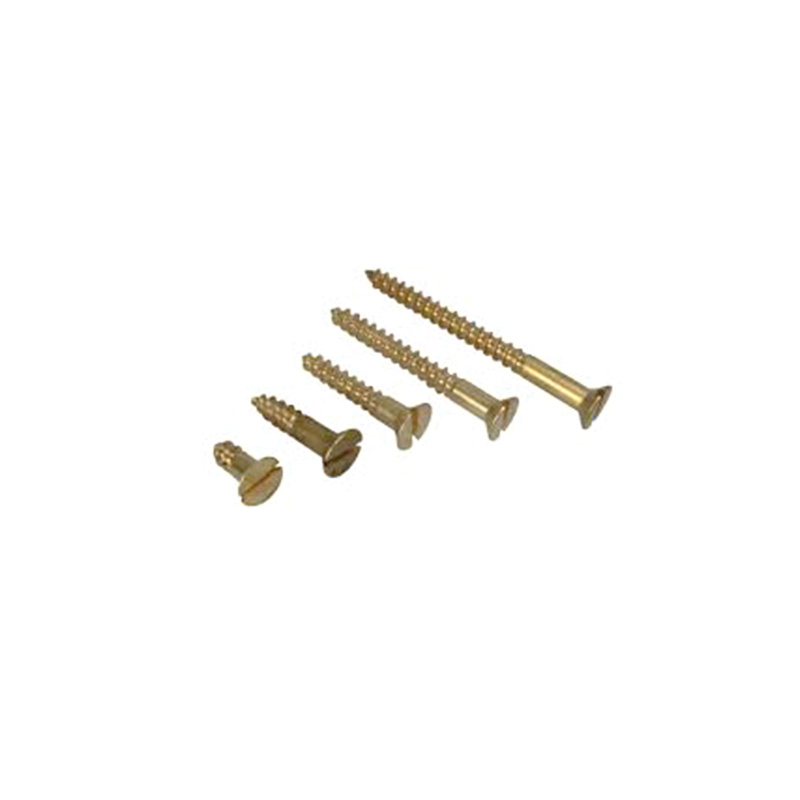

Slotted Countersunk Head Wood Scriú Féin Tapping

Is féidir leis an Slotted Countersunk Head Wood Self Tapping Screw a tháirgtear ag monarcha Xiaoguo®, suí go hiomlán flush taobh istigh den adhmad nuair a úsáidtear é le giotán druileála countersink meaitseála. Ar an mbealach seo fanann an chuid socraithe i bhfolach agus cuireann sé cuma néata ar na míreanna críochnaithe.

Seol Fiosrúchán

Cur síos ar an Táirge

Is cineál ceanglóir adhmadóireachta é Scriú Slotted Countersunk Head Wood Tapping Self le ceann cónúil (le huillinn barrchaolaithe 90 °) agus groove Slotted ag an mbarr. Is féidir an ceann a chur isteach go hiomlán sna poill chónúla réamh-ghearrtha san adhmad, agus tar éis é a ghéarú, beidh an ceann flush le nó beagán níos ísle ná an dromchla adhmaid. Tá snáitheanna adhmaid domhain agus garbh ag an gcomhlacht scriú, agus is ceann pointeach cónúil é an t-eireaball. Is féidir é a scriú go díreach isteach san adhmad (le haghaidh crua-adhmaid nó trastomhais mhóra, moltar poll a dhruileáil roimh ré). Tá an Slotted Countersunk Head Wood Self Tapping Scriú seo oiriúnach chun táirgí adhmaid a dteastaíonn dromchla cothrom agus gan aon cinn nochta a nascadh agus a shocrú.

ainm Béarla	Slotted Countersunk Head Wood Scriú Féin Tapping
Caighdeáin choiteanna	DIN 97
Cineál ceann	Countersunk / Ceann Maol
Cineál sliotán	Sliotán
Cineál snáithe	Snáithe adhmaid (páirc garbh, páirc dhomhain)
Foirm leid	Ceann tip féin-druileála cónúil

Slotted Countersunk Head Wood Self Tapping Screw

Gnéithe struchtúracha

Tabharfar isteach gnéithe struchtúir Slotted Countersunk Head Wood Self Tapping Scriú i gcúig chuid.

Struchtúr ceann

1.Cruth ceann: Cónúil, cosúil le cruth tonnadóir, de ghnáth le uillinn cón 90 °. Tá dromchla barr an chinn cothrom, agus tá na taobhanna claonta.

2.Toise Ceann: Tá trastomhas seachtrach an chinn thart ar 1.8 go 2.2 uair an trastomhas snáithe scriú, agus tá airde an chinn thart ar 0.5 go 0.6 uair an trastomhas snáithe.

3.Úsáid Ceann: Tar éis an Scriú Féin Tapála Adhmaid Ceann Adhmaid Slotted Countersunk seo a cheangal, luíonn an ceann scriú ar fad isteach sa pholl barrchaolaithe réamhdhéanta ar adhmad. Fanann sé flush nó beagán faoi dhromchla an adhmaid agus ní bheidh sé bata amach.

Dearadh sliotán díreach

Is cineál 1.Drive sliotán díreach. Téann an groove díreach ón lár amach go dtí an dá thaobh.

Raonta leithead 2.Slot ó 0.6 mm go 2.0 mm, tá doimhneacht sliotán 0.3 mm go 0.8 mm. Déantar an dá chríoch den sliotán le coirnéil bhabhta.

3.Tréithe an sliotán: Is féidir é a thiomáint ag an scriúire ceann árasán is coitianta.

Struchtúr slat

Foirm 1.Rod: Tá sé roinnte ina snáitheanna iomlána agus cineálacha snáithe páirteach.

Struchtúr snáithe

Cineál 1.Thread: Snáithe Adhmaid tipiciúla, ní an snáithe meicniúil coitianta.

2.Profile: Tá uillinn an phróifíl fiacail thart ar 60 °, ach tá an barr fiacail an-ghéar, agus tá trasdul stua réidh ag an mbonn fiacail.

Spásáil 3.Tooth: sách leathan.

Struchtúr leid

1.Cruth an leid: Bun cónúil, le barrchaolú timpeall 30°–45°. Níl an barr thar a bheith géar; ina ionad sin, tá dromchla cothrom an-bheag nó ceann cruinn aige.

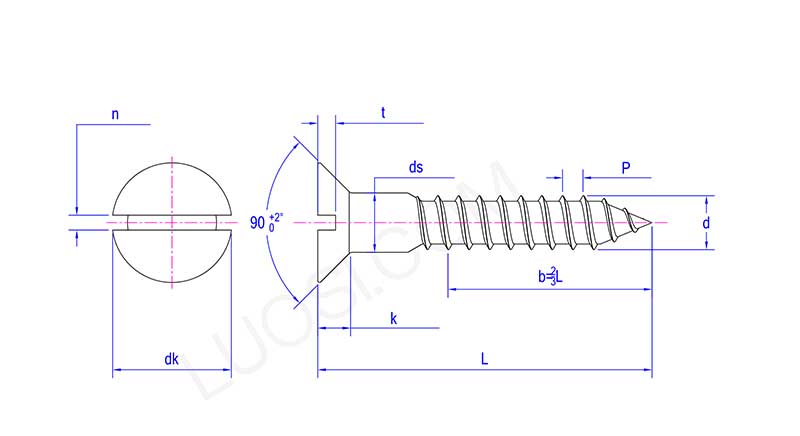

Slotted Countersunk Head Wood Self Tapping Screw

Mon	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds max	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk max	5	6	7	8	9	10	11	12	14	16	20
dk min	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
k uas	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
n nóim	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
n max	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
t uas	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
t nóim	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
