Socraigh Collar Scriú

Úsáidtear an collar scriú socraithe go coitianta in iarratais thionsclaíocha ard-ualach nuair nach bhfuil neart sealbhaíochta leordhóthanach ag fáinní snap traidisiúnta. Tá foireann ghairmiúil ag XIAOGUO® le blianta de thaithí agus is féidir leo orduithe práinneacha a láimhseáil laistigh de 72 uair le linn géarchéimeanna slabhra soláthair.

Mionsamhail:GB/T 885-1986

Seol Fiosrúchán

Cur síos ar an Táirge

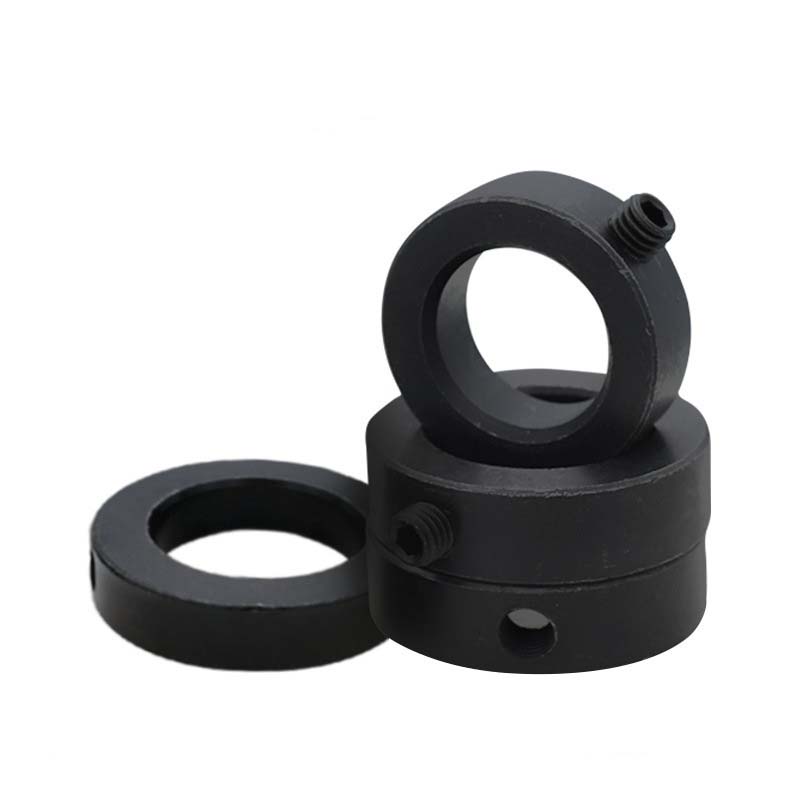

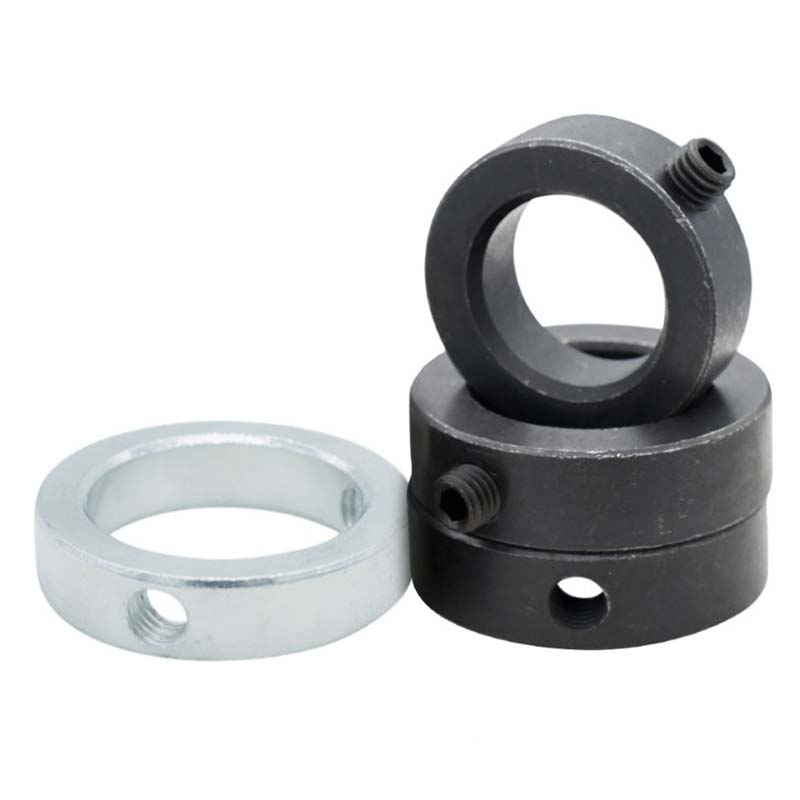

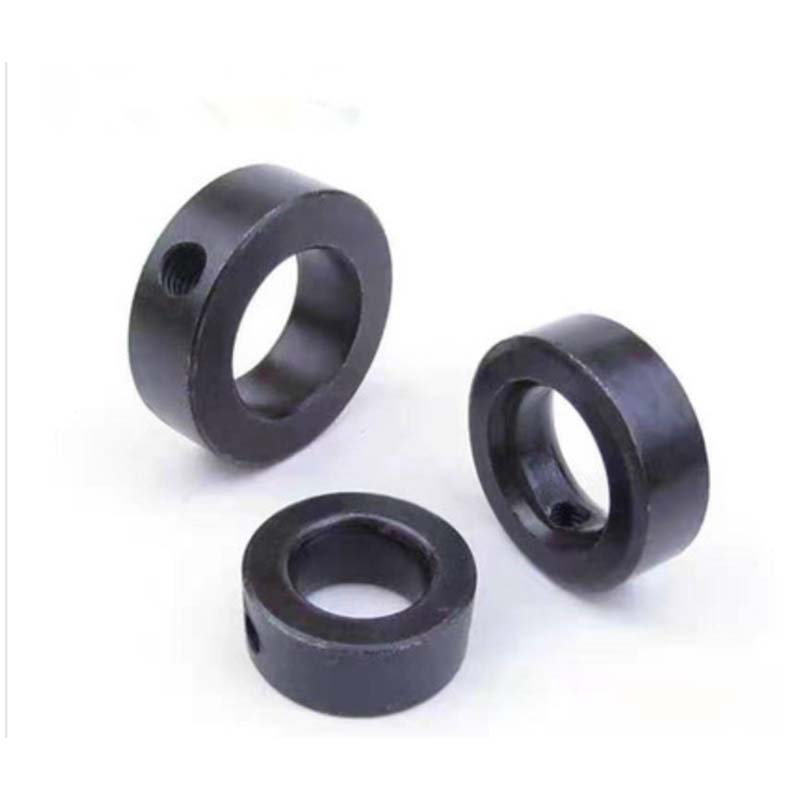

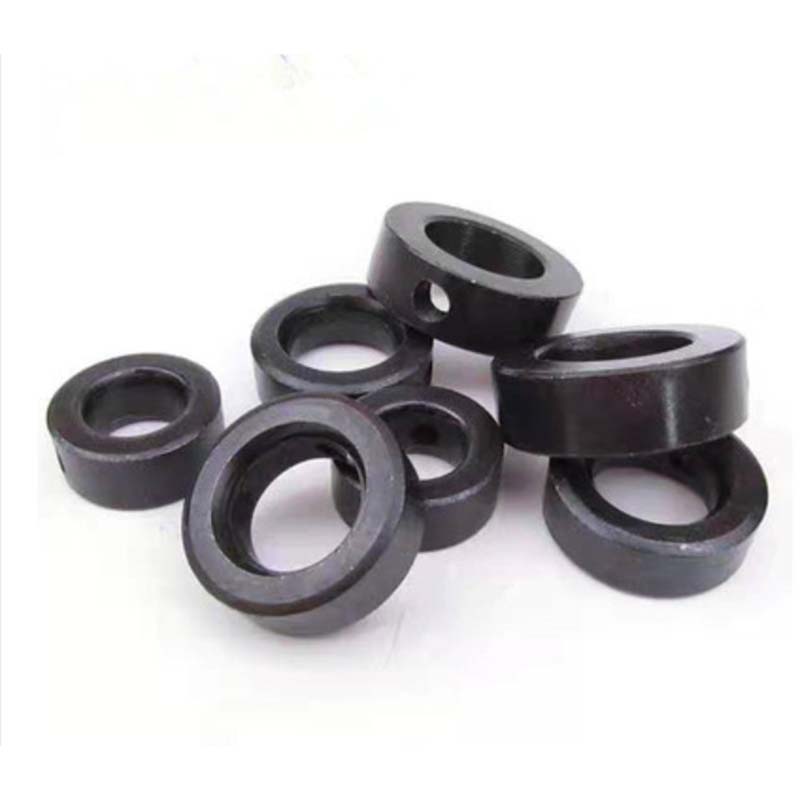

Is ceanglóir ciorclach, fáinne-chruthach é collar scriú socraithe le scriú socraithe. Tá sé éasca a shuiteáil ag duine amháin, a éilíonn aon uirlisí speisialta. Chun é a bhaint, scaoil ach an cnó glasála. Úsáidtear go forleathan é i mótair leictreacha móra, brúiteoirí, innealra mianadóireachta, uirlisí meaisín CNC, innealra priontála, agus trealamh eile.

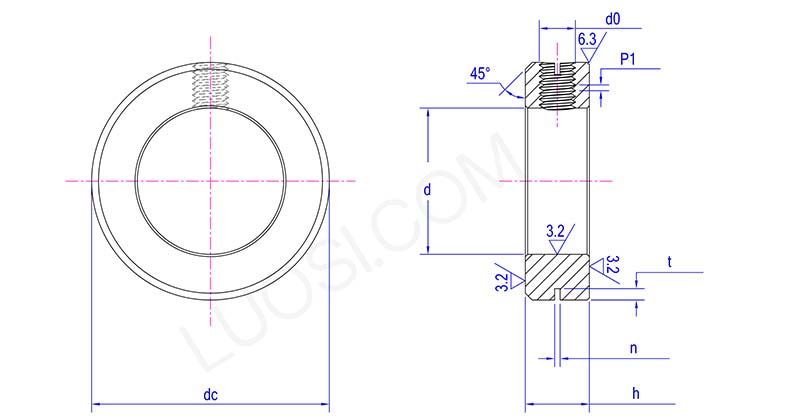

Set Screw Collar

Mon	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
d max	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
d nóim	8	9	10	12	13	14	15	16	17	18	19
h uas	10	10	10	10	10	12	12	12	12	12	12
h nóim	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n nóim	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t uas	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
t nóim	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
dc	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo® an fáinne glasála scriú seo a dhéanamh in ábhair éagsúla bunaithe ar an méid a theastaíonn uait. Chun ceimiceáin a fhriotú, bainimid úsáid as gráid cruach dhosmálta cosúil le 304 nó 316. Má tá sé ag dul i staid ard-strus, bainfear úsáid as cruach cóimhiotail 4140. Agus le haghaidh rudaí aeraspáis nuair a bhíonn meáchan tábhachtach, tá tíotáiniam éadrom ann. Tá leaganacha ann freisin le bratuithe polaiméire chun laghdú a dhéanamh ar chreimeadh nuair a bhíonn socruithe miotail mheasctha agat. Téann na hábhair go léir trí thástáil chruas diana (HRC 35-50) agus seiceálacha ultrasonaic chun a chinntiú go gcomhlíonann siad caighdeáin tionscail cosúil le ASME B18.27 agus DIN 471/472 maidir le cé mhéad ualach is féidir leo a láimhseáil.

Cigireacht agus cothabháil rialta

Chun na coiléar scriú socraithe a choinneáil ag obair go maith, seiceáil tightness an scriú socraithe anois agus ansin ag baint úsáide as eochair chasmhóiminte, mar aidhm 10-15 Nm. Bain úsáid as tuaslagóir chun na snáitheanna a ghlanadh agus fáil réidh le haon salachar, agus cuir ramhar úr bunaithe ar litiam orthu gach bliain. Ná déan na scriúnna ró-dhian, mar is féidir leis sin praiseach a dhéanamh den choiléar glasála. Má tá sé nochta d’uisce farraige nó d’aigéid, seiceáil an sciath dhá uair sa bhliain chun a chinntiú go bhfuil sé fós go maith. Má fheiceann tú caitheamh níos doimhne ná 0.1mm ar na codanna a dteagmháil, ba chóir duit é a athsholáthar.

Cad iad na lamháltais seafta atá comhoiriúnach?

Oibríonn na coiléar scriú socraithe le méideanna seafta ó 10mm go 200mm, ag baint úsáide as leibhéil lamháltais coitianta mar h9 nó h11. Is féidir leis na scriúnna inchoigeartaithe ar an collar glasála bumps seafta beaga nó míchothromas (suas le ± 0.05mm) a láimhseáil, agus mar sin luíonn sé go daingean fós gan a bheith ag déanamh machnaimh ar an gcaoi a n-oibríonn sé.
