Cnónna Méadracha Heics Le haghaidh Táthú Teilgean Friotaíochta

Tá cnónna méadrach heicsidheachúlach le haghaidh táthú teilgean friotaíochta meánmhéide in aonaid mhéadracha agus tá siad deartha go sonrach le haghaidh táthú spot friotaíochta. Le linn an phróisis táthúcháin, leáfaidh na hiontaisí beaga agus nascfaidh siad leis an miotail. Is féidir le soláthraithe Xiaoguo® samplaí saor in aisce a sholáthar.

Mionsamhail:BS 7670-1-4-1993

Seol Fiosrúchán

Cur síos ar an Táirge

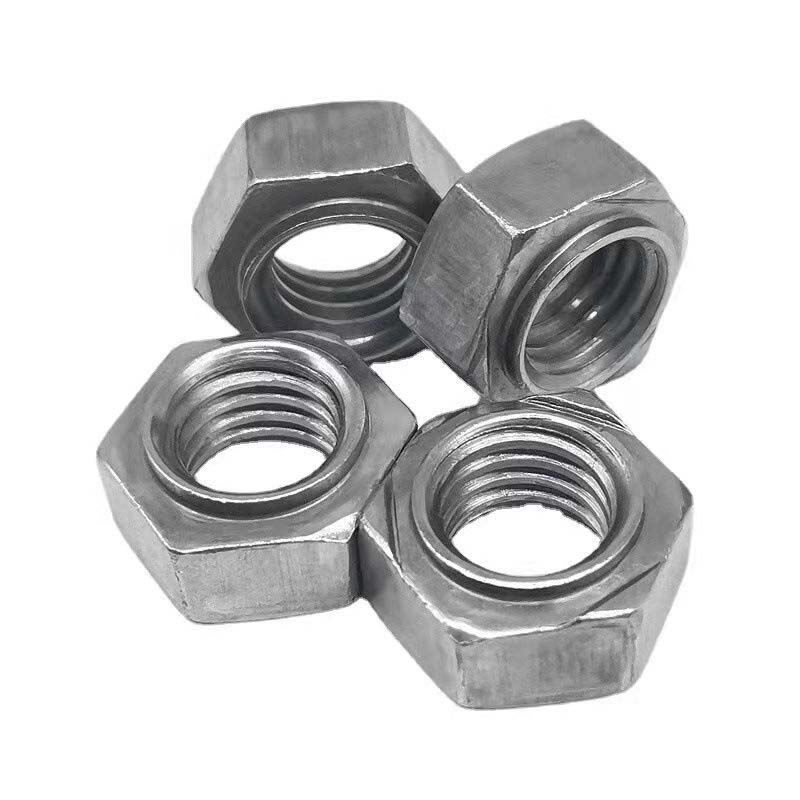

Tá cruth heicseagánach ag cnónna méadrach heicsidheachúlach le haghaidh táthú teilgean friotaíochta, rud a fhágann go bhfuil sé áisiúil eochair a úsáid le haghaidh géarú. Ar thaobh amháin den chnó, tá roinnt pointí sádrála beaga protruding, agus ar an taobh eile, tá poill snáithithe méadrach caighdeánach.

Sonraí táirge

Tá protrusions beaga ag bun an chnón heics táthú teilgean friotaíocht méadrach. Nuair a bhrúlann na leictreoidí táthú síos, sreabhann an sruth trí na hiontaisí seo, ag leá na n-easbhrúiteáin láithreach agus ag comhleá an chnó leis an bpláta miotail bhunúsach. Tá an próiseas seo go tapa agus uathoibrithe, agus tá sé an-oiriúnach do línte táirgeachta ar scála mór sna tionscail feithicleach nó fearas tí.

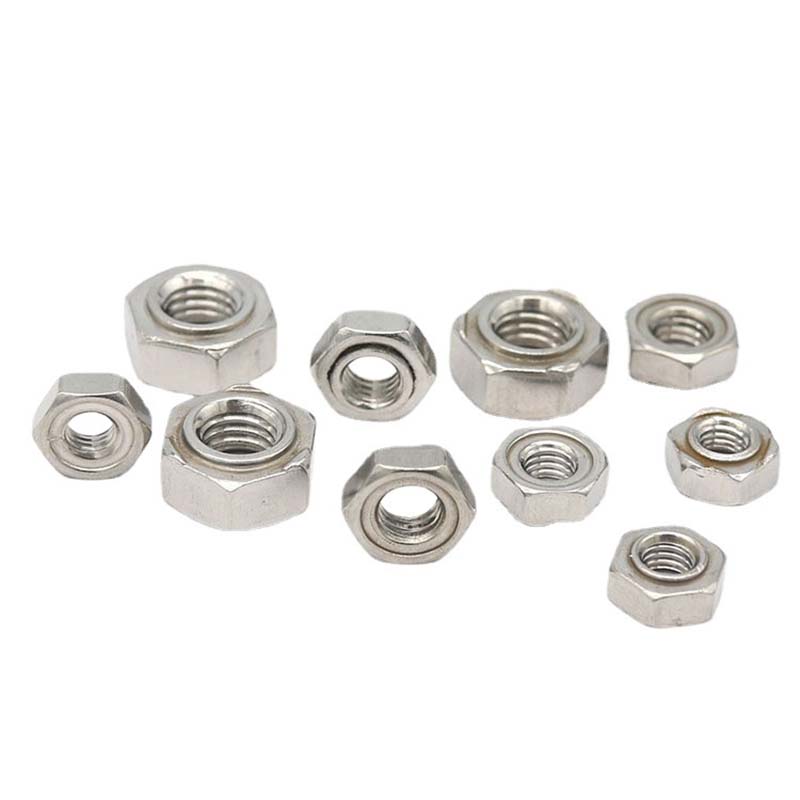

Cnónna méadrach heicsidheachúlach le haghaidh méideanna clúdaigh táthú teilgean friotaíochta cosúil le M6, M8, agus M10. Caithfidh an pháirc (mar shampla, 1.0 nó 1.25) do boltaí a mheaitseáil. Cinneann méid an chnó heics (mar shampla, cnó heicsidheachúlach do M6 ná 10 milliméadar) an eochair atá ag teastáil don chéim ina dhiaidh sin.

Mon	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 max	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 nóim	4.395	5.895	6.87	7.87	10.34	12.34	14.64
agus min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h uas	0.55	0.65	0.7	0.75	0.9	1.15	1.4
h nóim	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 max	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 nóim	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s max	7.5	9	10	11	14	17	19
s min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H max	3	3.5	4	5	6.5	8	10
H nóim	2.75	3.2	3.7	4.7	6.14	7.64	9.64

parameter of Metric hex nuts for resistance projection welding

Le haghaidh táthú teilgean friotaíochta, coinnigh an dromchla glan nuair a úsáidtear cnónna méadrach heicsidheachúlach. Is féidir le ola nó meirge damáiste a dhéanamh don táthú. Cinntigh go bhfuil na leictreoidí ailínithe agus i gcruth maith. Is féidir droch-tháthú a bheith mar thoradh ar leictreoidí damáiste. Tabhair aird ar "spatter" (eitilt spréach), rud a léiríonn earráid socraithe de ghnáth agus b'fhéidir nach bhfuil an weld slán.

Gnéithe táirge

Soláthraíonn cnónna méadrach heicsidheachúlach do tháthú teilgean friotaíochta an chasmhóimint níos mó agus iad ag teannadh nó ag scaoileadh boltaí, rud a chinntíonn oibriú réidh, éasca gan sleamhnú. Cinntíonn siad freisin pointí táthú ailínithe go néata agus dáileadh teasa fiú le linn táthú. Cloíonn siad go docht leis na comhpháirteanna táthaithe, ag cruthú nasc slán.

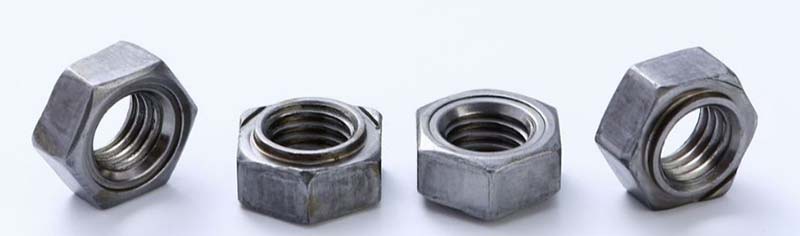

Metric hex nuts for resistance projection welding
