Teilgean Weld Studs

Tá protrusions beaga ag na studs weld teilgean. Le linn an phróisis táthú, déanfaidh siad leá agus foirmeoidh siad banna daingean leis an dromchla miotail. Tá siad infheidhme maidir le comhpháirteanna feithicleach, frámaí miotail nó cóimeáil fearas tí. Tá monarcha Xiaoguo® lántrealmhaithe agus in ann mórorduithe a fháil.

Mionsamhail:JIS B1195-1994

Seol Fiosrúchán

Cur síos ar an Táirge

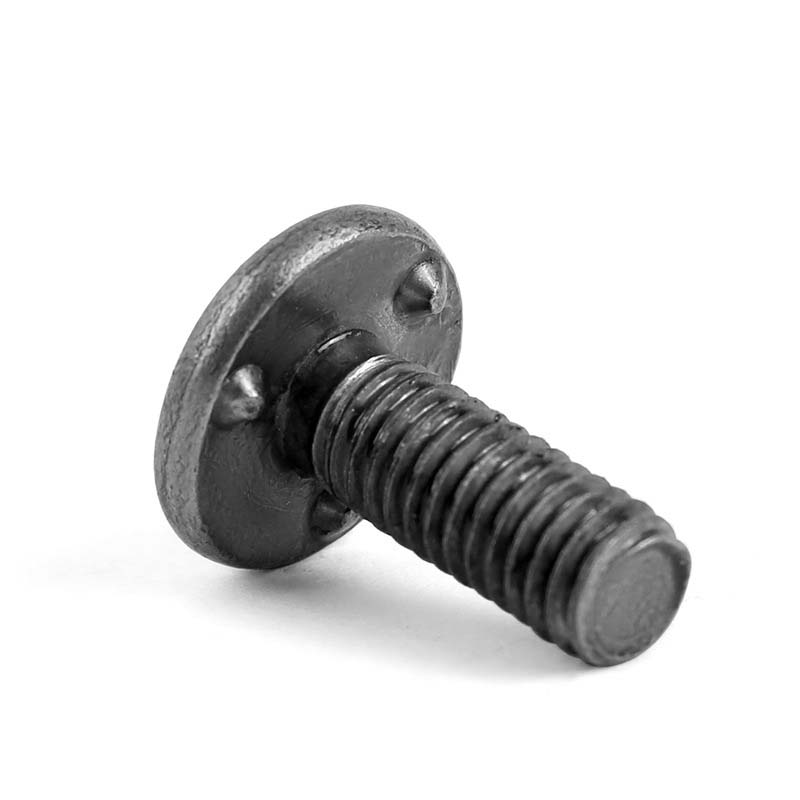

Tá na studs weld teilgean comhdhéanta den chuid is mó de scriú agus ceann le struchtúr ardaithe speisialta. Is féidir iad a chomhcheangal le cnónna nó comhpháirteanna eile le snáitheanna inmheánacha. Is féidir leis na protrusions a bheith comhdhéanta d'ilfhoirmeacha beaga sorcóireach, fáinne-chruthach nó foirmeacha sonracha eile.

Gnéithe agus feidhmchláir

Cuireann na hiontaisí uathúla ar cheann an graí weld le 3 réamh-mheastachán faoin gceann ar chumas an tiúchan reatha beacht le linn táthú, ag cinntiú próiseas táthú cobhsaí agus iontaofa agus ag ráthú go mór cáilíocht an táthú. Mar gheall ar an bhfórsa comhchruinnithe ar na protrusions, tá an tionchar teirmeach ar chodanna eile den táthú le linn táthú sách beag, rud a d'fhéadfadh feidhmíocht bhunaidh agus cuma an táthú a choinneáil go maith agus ní bheidh sé ina chúis le dífhoirmiú nó damáiste iomarcach de bharr táthú.

Tá na studs táthú teilgean éasca le táthú agus an-láidir. Tá an sruth comhchruinnithe sa chuid protruding den cheann, ag nascadh go tapa ar an graí leis an workpiece. Tá an modh seo i bhfad níos éifeachtaí ná an gnáth-mhodh táthú. Tá a fheidhm suite féin aige. Le linn na suiteála, níl aon oibríochtaí casta suite ag teastáil. Is féidir leis an suíomh ceart a aimsiú go huathoibríoch, rud a shábháil go mór am suiteála.

Úsáidtear scriúnna underweld teilgean chun sliogáin gléasanna leictreonacha a chur le chéile. Mar shampla, agus táirgí ar nós príomhfhrámaí ríomhaire, cásálacha fón póca, agus cásálacha ríomhairí táibléid á gcur le chéile, tá ról ríthábhachtach acu. Nuair a shuiteáil na comhpháirteanna ar nós an lúibín tiomáint crua, fráma socraithe an tsoláthair chumhachta, agus tacaíocht lucht leanúna taobh istigh den chás príomhfhráma, ceangail ar dtús iad leis na poist chomhfhreagracha ar bhlaosc an cháis, agus ansin na gabhálais seo a shocrú trí úsáid a bhaint as na snáitheanna ar na scriúnna.

Úsáidtear studs weld teilgean i dtógáil struchtúir cruach tógála. I gcás struchtúir cosúil le monarchana, stórais, staidiam, droichid, etc., is minic a úsáidtear iad ag na nóid nasc idir bíomaí cruach agus colúin chruach. Gcéad dul síos, déantar na studs a tháthú go dtí foircinn na bíomaí cruach nó na gcolún cruach, agus ansin déantar na bíomaí cruach agus na colúin chruach a cheangal le chéile trí boltaí nó comhpháirteanna nasctha eile.

Paraiméadair táirge

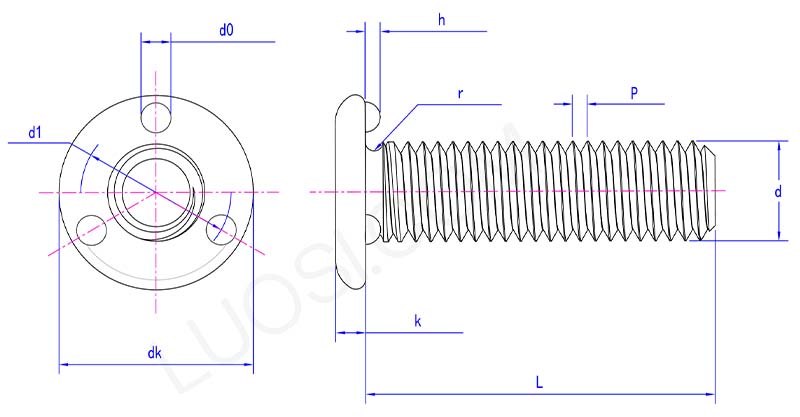

projection weld studs parameter

Mon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk uas	10.4	12.4	14.4	18.4	22.4	26.4
dk nóim	9.6	11.6	13.6	17.6	21.6	25.6
k uas	1.5	2	2.2	2.7	3.7	4.7
k nóim	1.1	1.6	1.8	2.3	3.3	4.3
r max	0.5	0.6	0.7	0.9	1.2	1.4
r nóim	0.2	0.2	0.25	0.4	0.4	0.6
d0 max	1.75	2.25	2.75	3.25	4.25	4.25
d0 nóim	1.25	1.75	2.25	2.75	3.75	3.75
h uas	0.8	0.8	0.9	0.9	1.1	1.1
h nóim	0.6	0.6	0.7	0.7	0.9	0.9
d1	8.5	10	11.5	15	18	21
