Cnó Táthú Cearnóg an M8

An bhfuil tú ag lorg dúntóirí prefessional, b'fhéidir gurb é an M8 Square Weld Nut is déanaí ó Xiaoguo® do rogha iontach. Tá sé oiriúnach do thaobh chúl an leatháin mhiotail. Nuair a shuiteáil dúntóirí seachtracha, ní gá teagmháil a dhéanamh leis an taobh chúl. Tá sé oiriúnach go háirithe le haghaidh imfháluithe de chineál dúnta.

Mionsamhail:Q 371-1999

Seol Fiosrúchán

Cur síos ar an Táirge

Toisí caighdeánacha agus príomhghnéithe

Déantar an Cnó Weld Cearnóg M8 a tháirgeadh i gcomhréir dhlúth le caighdeán DIN 928:2013-12. Sonraíonn an caighdeán seo na toisí agus na ceanglais theicniúla maidir le cnónna táthú cearnacha le snáitheanna garbh ó M4 go M16 agus snáitheanna míne ó 8mm go 16mm. Is é grád an táirge grád A.

Paraiméadar	Luach (mm)	Caoinfhulaingt
Sonraíocht snáithe	M8 × 1.25	-
Leithead an imill (s / sw)	14mm	±0.3
Leithead trasnánach (e)	18mm	±0.6
Tiús iomlán (m1 / h)	6.5mm	±0.3
Trastomhas cinn (dk)	12.8mm	-
Airde an phointe protrusion	1.0mm	±0.1
Uillinn phointe cuasach	45°	±5°

M8 Square Weld Nut

Cineál struchtúrach

Tá an Cnó Weld Cearnóg M8 roinnte ina dhá chineál bunaithe ar cibé an bhfuil bioráin suite aige nó nach bhfuil: an cineál gan bioráin agus an cineál atá feistithe le bioráin.

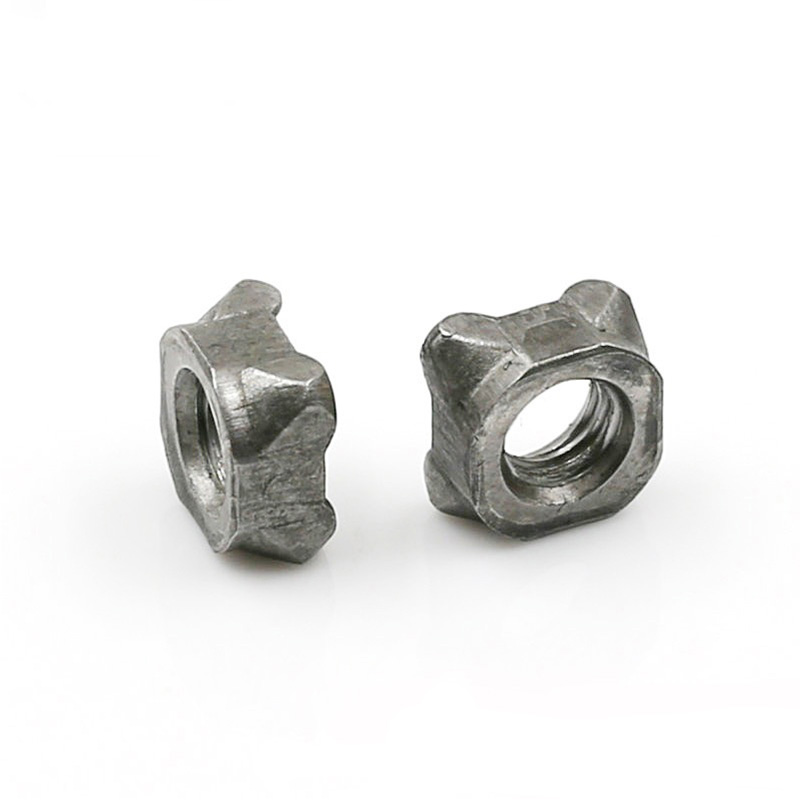

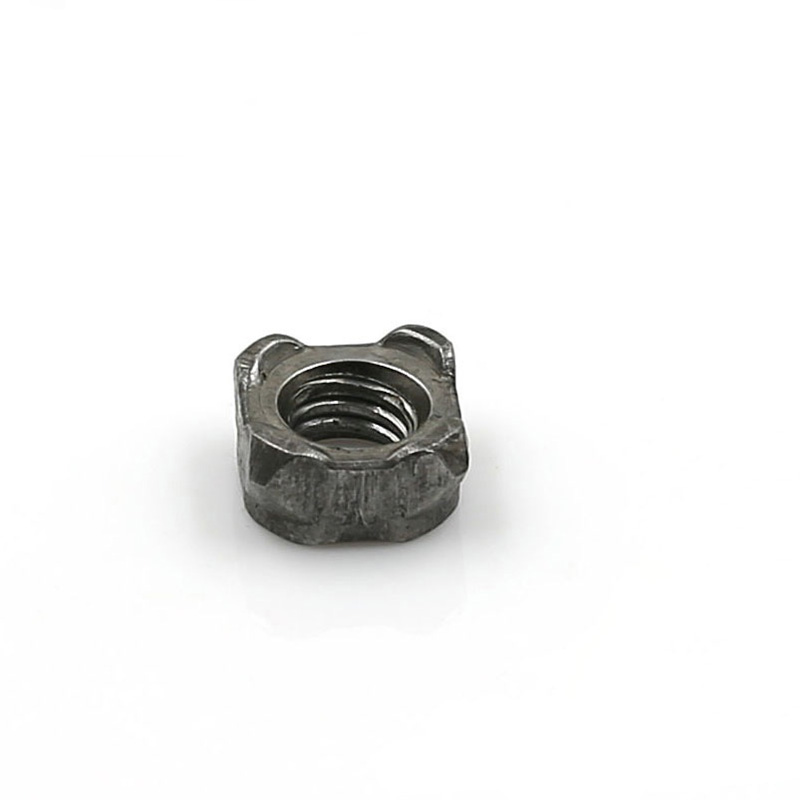

（1） Neamh-phíolótach

Cur síos:

Cruth cearnach, le leithead na taobhanna urchomhaireacha 14mm. Tá ceithre fhréamhshamhail táthú hemispherical ag an dromchla bun a dháileadh go cothrom ar na ceithre choirnéal, gan bioráin treorach. Tá an dromchla bun cothrom, le sonraíocht M8 × 1.25 agus cruinneas 6H.

Prionsabal oibre:

Le linn an táthú, baintear amach an suíomh trí na bioráin lonnú ar an leictreoid níos ísle nó na poill cearnacha ar an bpíosa oibre. Leá na ceithre shruthbhrú ag an am céanna le linn táthú friotaíochta, ag cruthú croí táthú aonfhoirmeach.

Cásanna infheidhmithe:

Nuair atá Cnó Weld Cearnóg M8 cheana féin i bpoll cearnach an phíosa oibre nó nuair a bhíonn an suíomh iontaofa,

is féidir teicnící táthú láimhe nó leath-uathoibríoch a ghlacadh.

Tá sé seo oiriúnach d'iarratais atá íogair ó thaobh costais le riachtanais íseal maidir le cruinneas suímh.

M8 Square Weld Nut

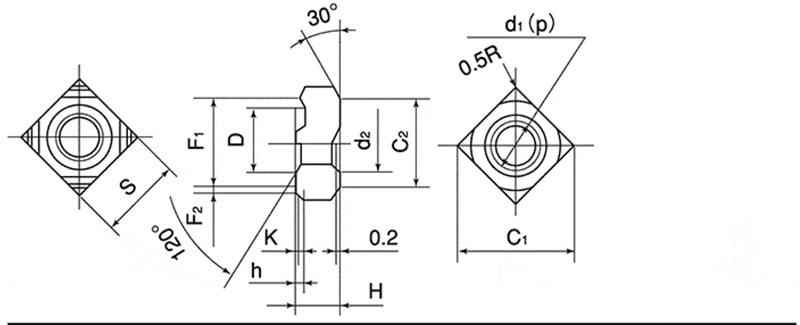

d	p	S		H		h		K	D
Trastomhas Ainmniúil	páirc	Toise Bunúsach	Caoinfhulaingt	Toise Bunúsach	Caoinfhulaingt	Toise Bunúsach	Caoinfhulaingt	Dimensón Bunúsach(Teastachán)	Toise Bunúsach	Caoinfhulaingt
M4	0.7	9.0	0,0.2	3.2	±0.15	0.8	0,0.2	0.2	7.0	0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

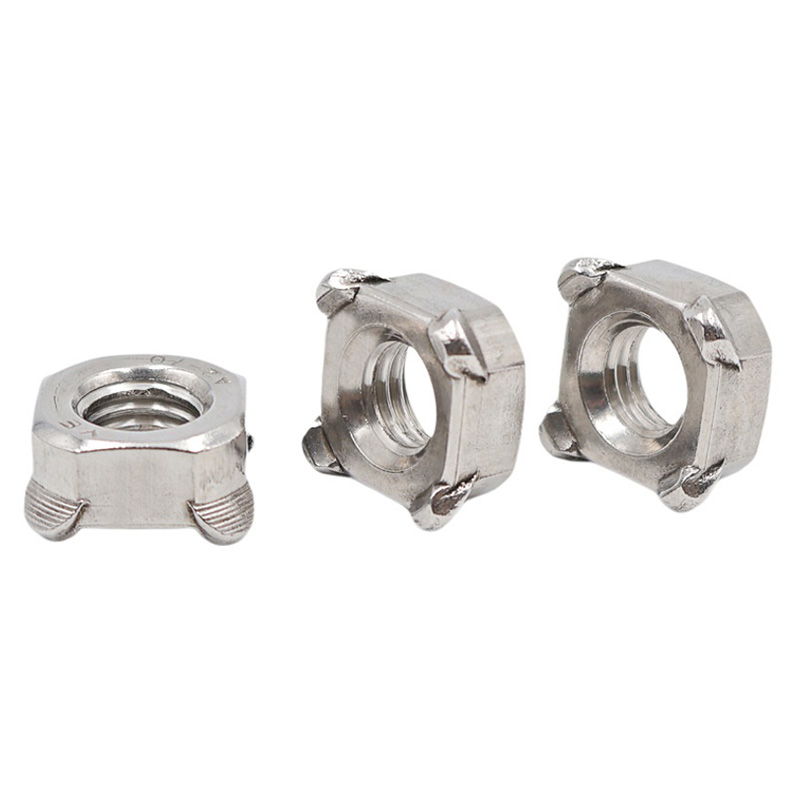

（2） Píolótach

Cur síos:

Tá an cruth cearnach, agus is gnách go bhfanann leithead na taobhanna urchomhaireacha ag 14mm. Tá na ceithre protrusions cúinne ar an dromchla bun mar aon le bioráin treorach an ionaid i láthair. Is gnách go bhfuil trastomhas an bhioráin treorach 9.6mm nó 11.6mm (ag brath ar riachtanais an chustaiméara). Tá airde an bhioráin treorach 1.5mm, 2.0mm, nó 2.5mm, ag meaitseáil tiús an bhunábhair. Is é an snáithe M8 × 1.25, le cruinneas 6H.

Prionsabal oibre:

Cuirtear an bioráin treorach isteach i bpoll suite réamh-druileáilte an phíosa oibre chun suíomh beacht a bhaint amach agus cosc a chur ar an M8 Square Weld Nut ó aistriú le linn táthú. Ag an am céanna, cuireann an bioráin treorach bac go héifeachtach ar na splashes táthú ó dhul isteach sa pholl snáithithe go pointe áirithe.

Cásanna infheidhmithe:

Líne táthú robot uathoibrithe (le riachtanais ard suímh)

Nuair nach bhfuil aon poill cearnacha ag an bpíosa oibre agus go bhfuil sé suite ag poill bhabhta amháin

Iarratais nuair is gá slaig táthú a chosc ó na snáitheanna a bhlocáil
