Cnónna Táthú Teilgean Heics

I gcomparáid leis an meascán de boltaí agus leicneáin, tá Xiaoguo® Hex Projection Weld Nuts níos sruthlínithe agus éascaíonn siad bainistíocht fardail. Má tá aon custaiméirí leasmhara ar fáil, is féidir linn cuid acu a thairiscint mar shamplaí saor in aisce le haghaidh réamhthástáil táirgí.

Mionsamhail:JIS B1196-1.1-1982

Seol Fiosrúchán

Cur síos ar an Táirge

Déantar suiteáil Hex Projection Weld Cnónna go príomha trí tháthú spot friotaíochta. Seo é an treoir suiteála.

【1】 Ullmhú Táthú

（1） Ullmhúchán Píosa Oibre

① Riachtanais Ábhar: Ba chóir go mbeadh an t-ábhar bonn ina mhiotal infheicthe (cosúil le cruach ísealcharbóin, cruach ghalbhánuithe, cruach dhosmálta, etc.), le tiús de ghnáth idir 0.5 mm agus 5.0 mm.

② Glanadh an dromchla: Roimh an táthú, ní mór gach ábhar salaithe, mar shampla ola, meirge, péint, agus sraitheanna ghalbhánuithe sa limistéar táthú den bhunábhar a bhaint.

③ Próiseáil na bpoll aimsithe: I gcás cnónna píolótach (le bioráin treorach), ní mór na poill aimsithe a réamh-druileáil ar an mbunábhar.

（2） Trealamh táthú

① Foinse cumhachta táthú: Moltar meaisín táthú srutha dhírigh inverter meán-minicíochta a úsáid.

② Cumas meaisín táthú: Ní mór go mbeadh cumas cumhachta leordhóthanach ag an meaisín táthú chun a chinntiú go bhfuil na paraiméadair táthú laistigh dá raon oibriúcháin gnáth.

Hex Projection Weld Nuts

【2】 Socruithe paraiméadar táthú

（1） Brú leictreoid

Cnónna táthú cruach ísealcharbóin bheaga: 300 - 1,000 psi (thart ar 2.1 - 6.9 MPa)

Cnónna táthú mór: 1,000 - 2,000 psi (thart ar 6.9 - 13.8 MPa)

Cnónna táthú cruach dhosmálta: 1,500 ~ 5,000 psi (thart ar 10.3 ~ 34.5 MPa)

（2） Reatha Táthú

Ba cheart an sruth táthú a chinneadh trí tháthú trialach bunaithe ar shonraíochtaí an Chnónna Weld Teilgean Heics, tiús an bhunábhair, agus an t-ábhar. Má tá an sruth ró-íseal, beidh táthú neamhiomlán mar thoradh air; má tá sé ró-ard, féadfaidh sé a bheith ina chúis le spatter nó táthú tríd.

（3） Am Táthú

De ghnáth déantar é a thomhas i dtimthriallta. 1 timthriall = 1/50 soicind = 0.02 soicind (le haghaidh soláthar cumhachta 50 Hz).

Hex Projection Weld Nuts

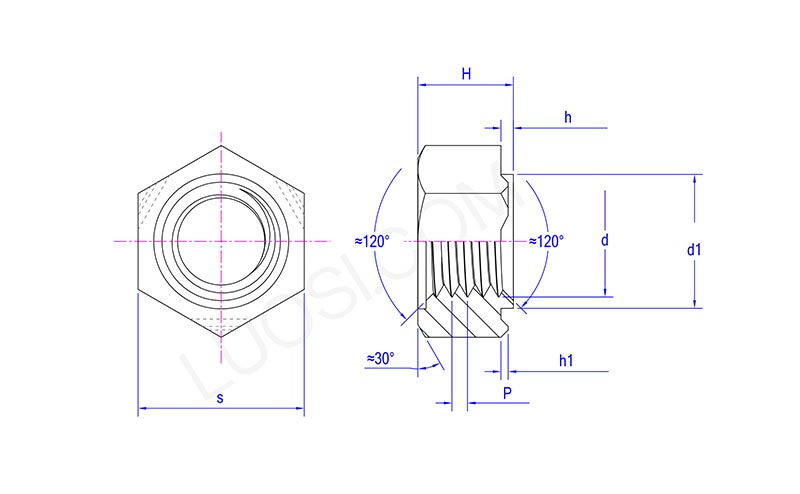

Mon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25 \| 1.5	1.25 \| 1.75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H nóim	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 nóim	6.7	6.7	8.7	10.7	12.7	14.7
h uas	0.8	0.8	0.8	0.8	1.2	1.2
h nóim	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 nóim	0.3	0.3	0.3	0.3	0.5	0.5

【3】 Roghnú agus dearadh leictreoid

（1） Ábhar leictreoid

CuCrZr: Cineál cóimhiotal copair le seoltacht agus cruas maith leictreach

W/Cu: Cruas níos airde agus friotaíocht caitheamh níos fearr

（2） Dromchla leictreoid

Ba chóir go mbeadh an dromchla leictreoid réidh agus dírithe i gceart chun brú aonfhoirmeach a chinntiú idir an Hex Projection Weld Nuts agus an workpiece.

Leictreoid chumhachta: Moltar leictreoidí ceann cothrom a úsáid.

Leictreoid níos ísle: Ba chóir go mbeadh bioráin lonnú inslithe feistithe air. Moltar bioráin lonnúcháin atá brataithe le ceirmeach nó ceirmeach.

（3） Cruth agus méid leictreoid

Is gá méid agus cruth na n-leictreoidí a oiriúnú de réir sonraíochtaí na gcnónna agus na suíomhanna táthú. T

【4】 Céimeanna oibríochta táthú

（1） Cnó suite: Cuir na Cnónna Táthú Teilgean Heics ar an bioráin shuímh leictreoid níos ísle, ailínigh an bioráin treorach leis an bpoll réamh-druileáilte ar an bpíosa oibre, agus cinntigh go ndéanann na trí bhraiteacht táthú teagmháil leis an mbunábhar.

（2） Cuir an saotharphíosa: Cuir an saotharphíosa ar bharr an chnó, ag cinntiú go ndéanann na hiontaisí teagmháil dhian leis an mbunábhar.

（3） Cuir brú: Ísligh an leictreoid uachtarach, cuir an brú leictreoid réamhshocraithe i bhfeidhm, agus comhbhrú an cnó i gcoinne an phíosa oibre.

（4） Táthú leictreach: Ceangail an sruth táthú. Téann an sruth trí na trí shruthbhrú, agus teasaíonn agus leá na n-easbhrúiteáin chun croí táthú a dhéanamh.

（5） Criostalú coinneála brú: Gearr amach an sruth, coinnigh an brú leictreoid ar feadh tréimhse ghearr ama, rud a ligeann don núicléas leáite fuarú agus soladú faoi bhrú.

（6） Athshocraigh críochnaithe: Ardaigh an leictreoid agus bain an workpiece.
