DIN137A Washer Earraigh Cuartha

Tá dearadh uathúil ag an Washer Earraigh Cuartha DIN137A arna dtáirgeadh ag Xiaoguo® Factory. Is féidir leis an dearadh seo fórsa réamh-ualach aiseach cobhsaí a sholáthar idir comhpháirteanna cosúil le imthacaí, deireadh a chur le imréiteach aiseach, cosc a chur ar na leicneáin ó chroitheadh, agus mar sin seachnófar tionchar ar an úsáid iomlán.

Seol Fiosrúchán

Cur síos ar an Táirge

Is gasket miotail leaisteach é an Washer Earraigh Cuartha DIN137A le struchtúr lúbthachta stua amháin nó iolrach. Gineann sé fórsa réamhualach leaisteacha trína dhífhoirmiú stua féin agus cuirtear le chéile é faoi bhun na boltaí agus na cnónna. Úsáidtear é chun deireadh a chur leis an mbearna sa nasc dúntóirí, fórsa réamh-ualach a choinneáil, leathnú teirmeach nó caitheamh a chúiteamh, agus seasamh in aghaidh creathadh measartha.

Ainm	DIN137A Washer Earraigh Cuartha
Ábhar	Cruach dhosmálta / cruach cóimhiotail / cruach carbóin / práis / cruach earraigh
Caighdeáin	DIN137A
Snáithe	Méadrach/Méadrach
Méideanna	M2- M12
Críochnaigh	Sinc/Dubh/Nádúrtha/eile
Incheaptha	TÁ
Sampla	TÁ

Réamhrá Struchtúr

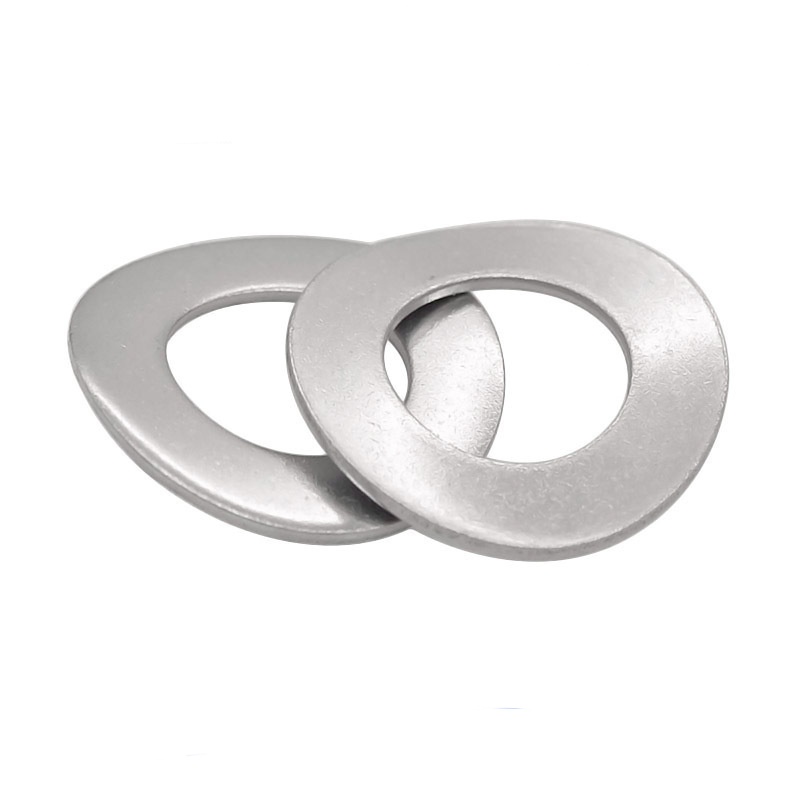

Cén chuma atá ar struchtúr Washer Earraigh Cuartha DIN137A? I dtéarmaí simplí, is fáinne miotail beag é le cruth stua.

【Cruth iomlán】

Ní washer árasán rialta é an Washer Earraigh Cuartha DIN137A. Má choinníonn tú i do lámh é, feicfidh tú go bulges sé amach leis féin, gan fanacht cothrom. Ag brath ar an mbealach a bulges sé, tá go príomha dhá struchtúr:

（1） Cruth stua aontoinne (cosúil le droichead beag áirse)

Tá cruth stua amháin ag an niteán iomlán, agus tá an lár níos airde agus na taobhanna níos ísle, cosúil le droichead mion-áirse. Ina stát saor in aisce, tá a airde nádúrtha i bhfad níos mó ná a thiús. Nuair a bheidh sé leacaithe, ginfidh sé sá droim ar ais.

（2） Il-tonn (cosúil le sceallóga prátaí tonnacha)

Tá dhá thonn nó fiú níos mó ag an leicneoir, agus na beanna agus na gleannta ag athrú agus ag lúbadh timpeall an imlíne. Nuair a bhíonn an struchtúr seo comhbhrúite, níl an dífhoirmiúchán chomh suntasach le tonn amháin, ach tá an elasticity níos comhionann.

Is fáinní ciorclach iomlána iad an dá chineál leicneáin seo, le poll sa lár agus gan aon laghduithe timpeall na n-imill. Tá tiús an ábhair mar an gcéanna ar fud.

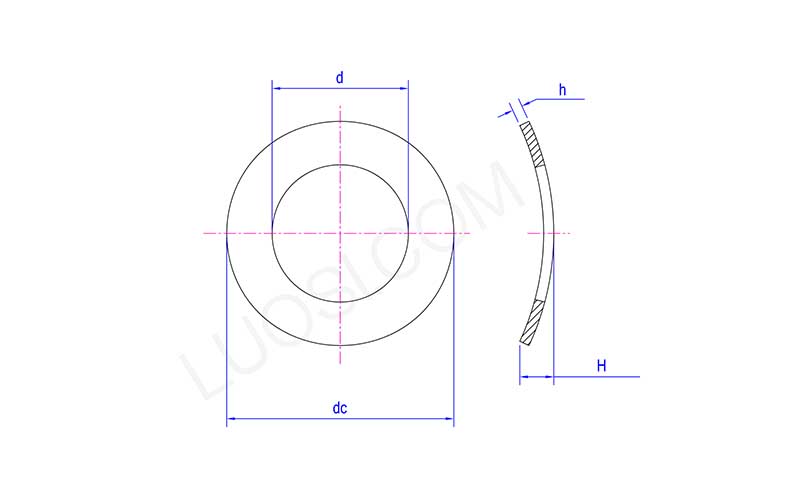

DIN137A Curved Spring Washer

Mon	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d nóim	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H nóim	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Páirteanna struchtúracha tábhachtacha】

（1） Comhrian stua-chruthach (croílár)

Níl an gasket cothrom ina stát saor; ina ionad sin, cuireann sé dromchla stua aonair (cosúil le droichead áirse) nó iomairí (cosúil le tonnta) i láthair feadh na treorach ciorclach.

Is é an cruth cuartha/tonnta seo an fhoinse leaisteachas.

（2） Neamhghearradh lúb dúnta

Is fáinne iomlán é an Washer Earraigh Cuartha DIN137A gan aon laghduithe bíseach.

（3） Alt tiús aonfhoirmeach

Tá tiús an gasket aonfhoirmeach ar fud an imlíne ar fad, gan aon athrú de réir a chéile nó tanú áitiúil.

（4） Cóimheas idir an trastomhas seachtrach agus an trastomhas istigh

Bíonn tionchar ag an gcóimheas idir an trastomhas seachtrach agus an trastomhas istigh ar stiffness agus limistéar tacaíochta an washer.
