Dingeacha Ancaire le haghaidh Greim Iartheannas

Prionsabal Oibre

Tá prionsabal oibre Anchor Wedges for Post Tension Griping bunaithe ar dhá mheicníocht: Wedge Self-Glasáil agus tarchur fórsa frithchuimilte.

（1） Comhdhéanamh córais

De ghnáth is éard atá i gcóras ancaireachta iomlán ná:

Snáitheanna cruach ( tendons réamh-strus): Iompraíonn siad an fórsa teannais.

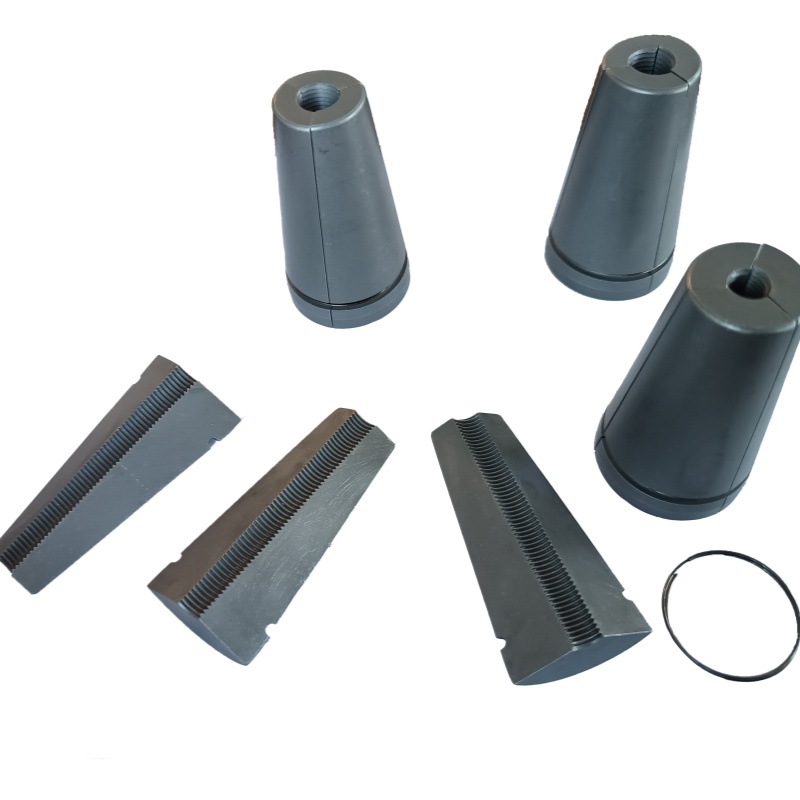

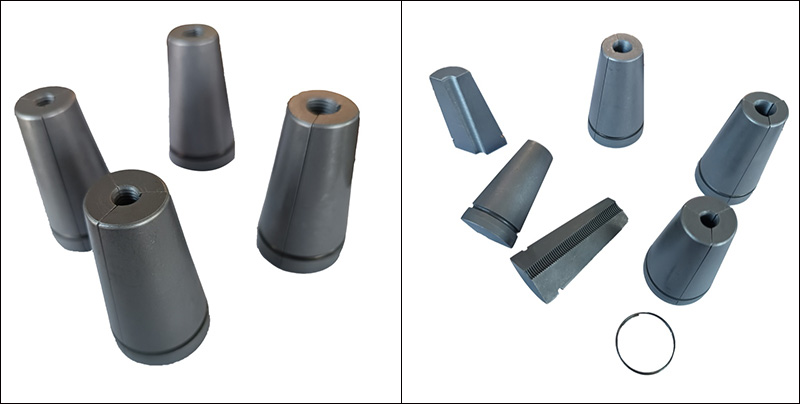

Dingeacha (plátaí clampála): Comhdhéanta de dhá nó trí phíosa, a bheidh ina aonad clampála cónúil, le hiomairí ar an dromchla istigh.

Plátaí ancaire: Le poill chónúla, uillinn an chóin poll a mheaitseálann an uillinn cón seachtrach den ding (go hiondúil thart ar 6°55′).

Paill ancaire: Aistrigh an brú go dtí an coincréit agus imríonn tú ról imthacaí áitiúil.

（2） Próiseas Oibre

Céim teannais: Síneann an seaicéad teannasaithe na snáitheanna cruach. Ag an bpointe seo, níl an Anchor Wedges for Post Tension Griping wedged go hiomlán fós, agus is féidir leis na snáitheanna cruach bogadh go saor.

Céim an fosaithe: Nuair a bheidh an fórsa teannas deartha bainte amach, tarraingíonn an seac hiodrálach siar chun díluchtaithe. Mar gheall ar an teagmháil idir dromchla cónúil seachtrach an bhloc ding agus balla istigh poll cónúil an phláta ancaire, gintear brú dearfach.

Foirmiú féinghlasála: Mar gheall ar fhórsa crapadh an tsnáithe cruach tá an brú idir an bloc ding agus balla an poll cónúil ag méadú go mór. Nuair a bhíonn an fórsa frithchuimilte cothrom le nó níos mó ná fórsa crapadh an tsnáithe cruach, cruthaítear cothromaíocht statach idir an bloc ding agus an snáithe cruach, chomh maith le idir an bloc ding agus an pláta ancaire. Tá an snáithe cruach faoi ghlas ansin go daingean.

Coinneáil prestress: Ina dhiaidh sin, aistrítear teannas na snáitheanna cruach go hiomlán chuig an gcomhalta coincréite trí na Anchor Wedges for Post Tension Griping - pláta ancaire - eochaircheap ancaire.

（3） Coinníoll féinghlasála

Braitheann cibé an féidir leis an ding féinghlasáil iontaofa a bhaint amach ar an gcaidreamh idir an uillinn ding (uillinn cón) agus an comhéifeacht frithchuimilte. Go teoiriciúil, is é an riocht féinghlasála ná:

Leath uillinn an chóin (α/2) ≤ arctan(μ)

Cá bhfuil μ an chomhéifeacht frithchuimilte idir an ding agus poll cón an phláta ancaire.

（4） Feidhm Patrún na Fiacla

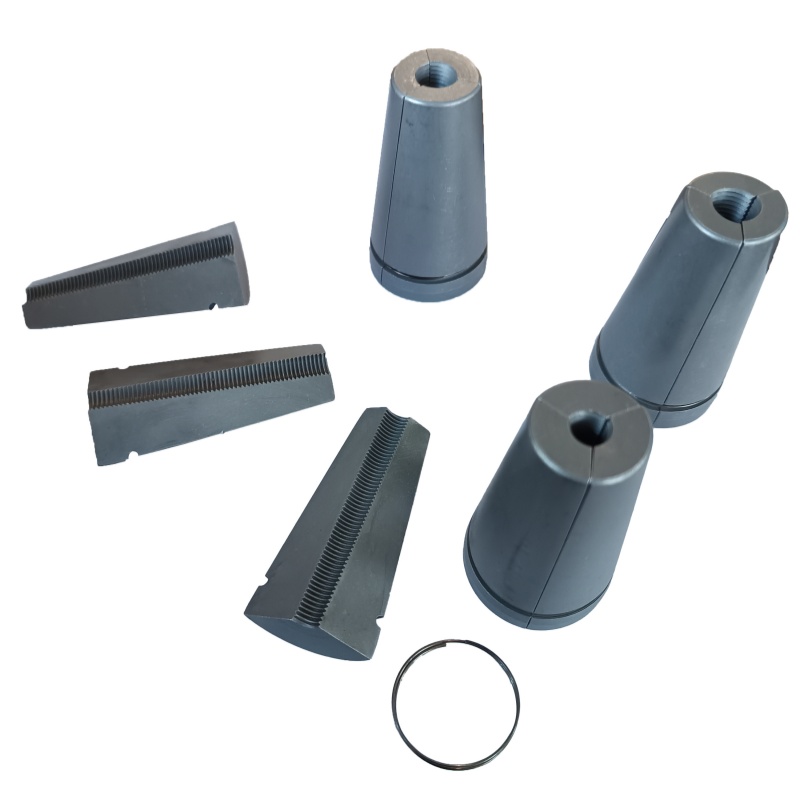

Tá na patrúin fiacail géara ar dhromchla istigh an bhloc ding ar cheann de na príomh-dearaí. Le linn na bpróiseas teannas agus ancaireachta, déanfar na patrúin fiacail a leabú isteach sna claiseanna bídeacha ar dhromchla na snáitheanna cruach, rud a fhágann go mbeidh comhghlasáil meicniúil ann.
