12 boltaí spline fiacla le flange

Is minic a bhíonn boltaí spline fiacla le flange oiriúnach do thionscadail a dteastaíonn naisc daingne agus frith-duillín uathu. Is féidir leis chasmhóimint níos fearr a sholáthar agus cosc a chur ar bholgáin ó shleamhnú le linn an phróisis géarúcháin. Comhlíonann na boltaí a tháirgeann Xiaoguo® Factory caighdeán forghníomhaithe MS 14157B-1978.

Seol Fiosrúchán

Cur síos ar an Táirge

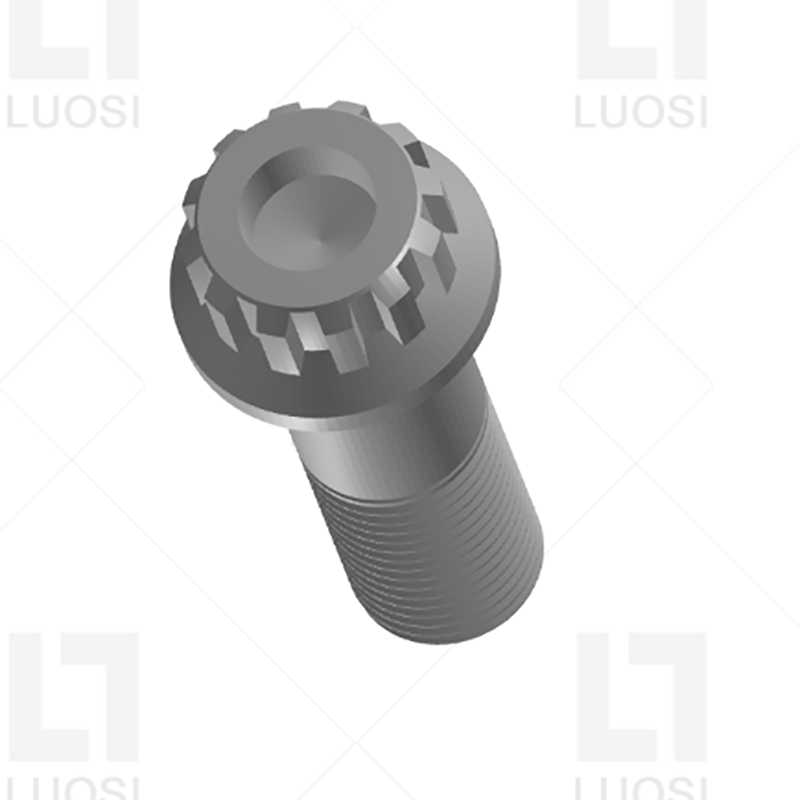

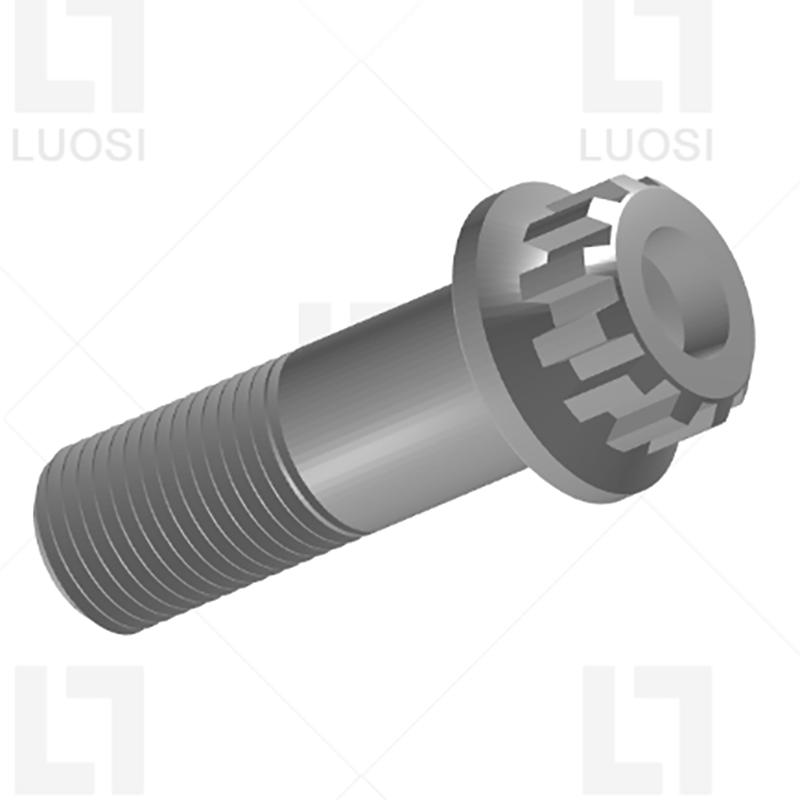

Tá ceann na 12 boltaí spline fiacla le flange deartha le 12 fhiacla, ar féidir leo a bheith oiriúnach leis an eochair soicéad spline meaitseála. Ag a bhun, tá flange cosúil le gasket, ar féidir leis an limistéar teagmhála a mhéadú leis an ábhar nasctha.

Gnéithe Táirgí

Is éard atá sna 12 boltaí spline fiacla le flange ná struchtúr uathúil de 12 spline fiacla móide flange. Soláthraíonn an spline 12 fiacail níos mó pointí feidhmithe fórsa, rud a fhágann go bhfuil an oibríocht géaraithe níos cruinne agus níos réidh. Scaipeann flanges brú, feabhas a chur ar chobhsaíocht naisc agus cosc a chur ar bholgáin a scaoileadh.

Is féidir na boltaí seo a nascadh le fréamh na lann tuirbín gaoithe. Tá an bolt lann faoi réir fórsa lártheifeacha de 20 tonna. Is féidir leis ualaí a iompar. Is féidir leis an gceann spline chasmhóimint hiodrálach de 1,000 n · m a sheasamh. Is féidir leis an bhflange fréamh an ábhair ilchodach a chosc ó scoilteadh mar gheall ar mhicrea-ghluaiseacht. Ní mór é a athsholáthar gach cúig bliana, agus cosnaíonn gach lann damáiste do 250,000 dollar SAM.

Éilíonn na 12 boltaí spline fiacla scriúirí spline meaitseála. Is féidir leo chasmhóimint ollmhór a tharchur gan striping, i bhfad níos fearr ná boltaí heicseagánacha. Feidhmíonn an flange tógtha isteach mar an gcéanna le gasket, ionas gur féidir leat a shábháil ar chomhpháirteanna breise. Tá sé an -oiriúnach chun trealamh trom a chothabháil.

12 Ní furasta cur isteach ar boltaí spline fiacla le flange. Níl uirlisí spline ag formhór na ndaoine. Is féidir le flanges boltaí a choinneáil socraithe faoi chreathadh agus úsáidtear iad ar innealra poiblí nó ar rianta iarnróid ina bhfuil baol goid ann. Maidir le limistéir ard-chreatha (comhbhrúiteoirí, gineadóirí), is féidir iad a shocrú go daingean. Ní thiocfaidh an tiománaí spline amach. Is féidir leis an rogha flange serrated an dromchla a bhogadh. Níl aon washer glasála ag teastáil.

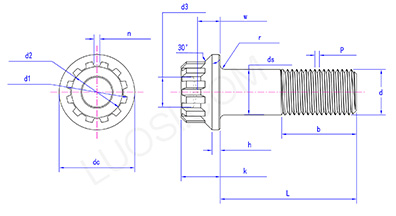

Paraiméadair táirge

Duine	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
DC Max	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
DC Min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
K Max	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
K Min	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
H Max	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
H Min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
B Min	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
D3 Max Max	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
mí Miannach	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
I Mianaigh	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
DS Max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
DS Min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
D1 Max	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
D1 nóiméad	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
D2 Max	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
D2 min	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n Max	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n Min	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r max	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
R Min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
